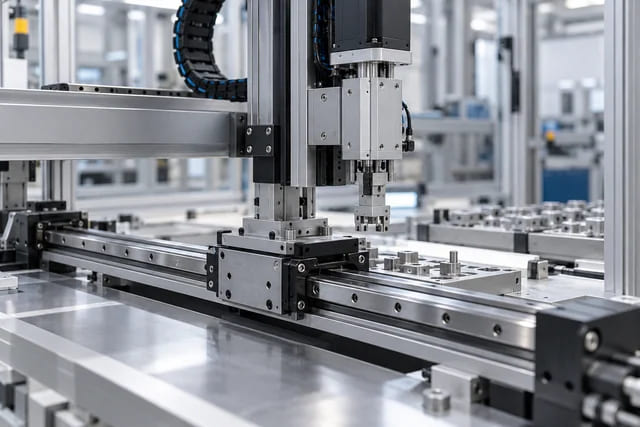

Kugeln für Linearführungen und Schlitten
Kugelumlauf, Spiel und Oberflächenabnahme für geführte Bewegungen.
Bewegung und Handhabung
Lager- und Wälzkörperkugeln
Lagerkugeln übertragen die Last durch wiederholten Kontakt mit den Laufbahnen. Eine zweckmäßige Spezifikation verbindet Material, Durchmesserabweichung, Form und Oberflächenzustand mit Lagerauslegung, Schmierung und Betriebszyklus. Vergleichen Sie Wälzlagerstahl, gehärteten Edelstahl und Wälzlager-Siliziumnitrid nur im Rahmen einer Bewertung der Baugruppe.
Welche Funktion haben die Kugeln im Lager?
Die Kugel ist Teil eines Wälzkontaktsystems. Laufbahngeometrie, Käfigauslegung, Spiel und Schmierung beeinflussen gemeinsam das Verhalten der Baugruppe. Eine lose Kugel mit passendem Nenndurchmesser ist nicht automatisch ein geeigneter Ersatz für den ursprünglichen Wälzkörper.
Unterscheiden Sie bei einer OEM-Anfrage eine neue Lagerauslegung von einem Ersatzteil. Benennen Sie die freigegebene Zeichnung und geben Sie an, ob Kugeln selektiert, gepaart oder als Los abgenommen werden. So wird das Gespräch hilfreicher, als ohne funktionale Grundlage nach der höchsten verfügbaren Güte zu fragen.
Lagerlasten, Schmierung und Kugelgeometrie.
Nutzen Sie diese Angaben, um aus einer Anwendungsbezeichnung eine aussagekräftige Anfrage zur Komponente und Lieferung zu machen.
| Auswahlparameter | Bedingungen beschreiben | Warum gehört dieser Punkt in die Anfrage? |
|---|---|---|
| Kontakt und Bewegung | Radial- oder Axiallast, Drehung, Beschleunigung und Start-Stopp-Betrieb. | Geben Sie die Auslegungsbedingungen des Lagers an; eine Anfrage nur für Kugeln kann die Tragfähigkeit der Baugruppe nicht bestimmen. |
| Geometrie | Nenndurchmesser, zulässige Abweichung, Form und Oberflächenanforderungen. | Nennen Sie Zeichnungstoleranzen und vereinbarte Messbedingungen. |
| Betriebsumgebung | Schmierstoff, Temperatur, Verunreinigung und Feuchtigkeitseinwirkung. | Berücksichtigen Sie neben dem Normalbetrieb auch Stillstandszeiten und Lagerbedingungen. |
Materialien anhand der Funktion vergleichen.
Ein Hybridlager kombiniert keramische Wälzkörper mit Stahlringen; es ist eine Entscheidung für das Lagersystem und keine universelle Aufwertung der Kugeln. Lassen Sie Geometrie, Spiel und Betriebsanforderungen vor einem Wechsel des Wälzkörpermaterials durch den Lagerkonstrukteur bewerten.
Trennen Sie die Kugelprüfung von Aussagen zur Lagerlebensdauer. Materialnachweise und Maßresultate unterstützen die Bauteilabnahme; die Leistung unter Last betrifft das vollständige Lager und seine tatsächlichen Betriebsbedingungen.
| Material- oder Produktkandidat | Warum hier prüfen? | Was muss bestätigt werden? |
|---|---|---|
| Kugeln aus Chromstahl AISI 52100 | Ein gängiger Wälzlagerstahlkandidat für Auslegungen mit gehärteten Wälzkörpern. | Materialzustand, Geometrie und vorgesehenes Schmiersystem bestätigen. |
| Kugeln aus Edelstahl 440C | Zu prüfen, wenn die Lagerauslegung einen gehärteten Edelstahl-Wälzkörper vorsieht. | Korrosionseinwirkung und Anforderungen an den Wälzkontakt gemeinsam prüfen. |
| Kugeln aus Siliziumnitrid | Ein Kandidat für ein fachgerecht ausgelegtes Hybridlagersystem. | Ein Keramikwechsel verändert Kontakt- und Wärmeverhalten; die Validierung der Baugruppe bleibt erforderlich. |
Dies sind Kandidaten zur Anwendungsprüfung. Die genaue Werkstoffgüte, Fertigteilspezifikation, der Lieferumfang und die Dokumente werden im Angebot bestätigt.
Musterprüfung festlegen.
Nehmen Sie Muster zunächst anhand der Wälzkörperzeichnung ab und prüfen Sie anschließend das montierte Lager unter den vorgesehenen Last- und Schmierbedingungen. Legen Sie vor dem Test fest, welches Laufverhalten akzeptabel ist.
Diese Annahme vermeiden. Übertragen Sie Geschwindigkeits- oder Lebensdauerangaben eines Lagerherstellers nicht auf eine unqualifizierte lose Kugel.
Anwendungsübersicht erstellen
Fragen zur Anwendung.
Kann ich Stahlkugeln durch Keramikkugeln ersetzen?
Nur im Rahmen einer Lagerauslegungsprüfung. Kontaktverhalten, Spiel, Wärmeverhalten und Schmierung sind zusammen mit Laufbahnen und Käfig zu berücksichtigen.
Bestimmt die Kugelgüte die Lebensdauer des Lagers?
Nein. Eine Maßgüte betrifft den Wälzkörper; die Lagerleistung hängt auch von Auslegung, Materialzustand, Last und Betrieb ab.
Was sollte einer Musteranfrage beiliegen?
Senden Sie die Wälzkörperzeichnung, Werkstoffbezeichnung, Losanforderungen und die Baugruppenbedingungen, die mit dem Muster validiert werden sollen.
