Leitfaden zur Materialauswahl →Bei der Entwicklung kundenspezifischer Kugeln wird eine Bauteilfunktion in eine Zeichnungs-, Werkstoff- und Abnahmespezifikation überführt, deren Machbarkeit geprüft werden kann. Dies ist nützlich, wenn eine Kugel eine besondere Befestigung, Hohlkonstruktion, Beschichtung oder einen abgestimmten Sitz benötigt. Beginnen Sie mit Gegenbauteilen und Betriebsbedingungen, trennen Sie anschließend wesentliche Merkmale von Präferenzen und legen Sie fest, was ein Muster vor der Freigabe nachweisen muss.

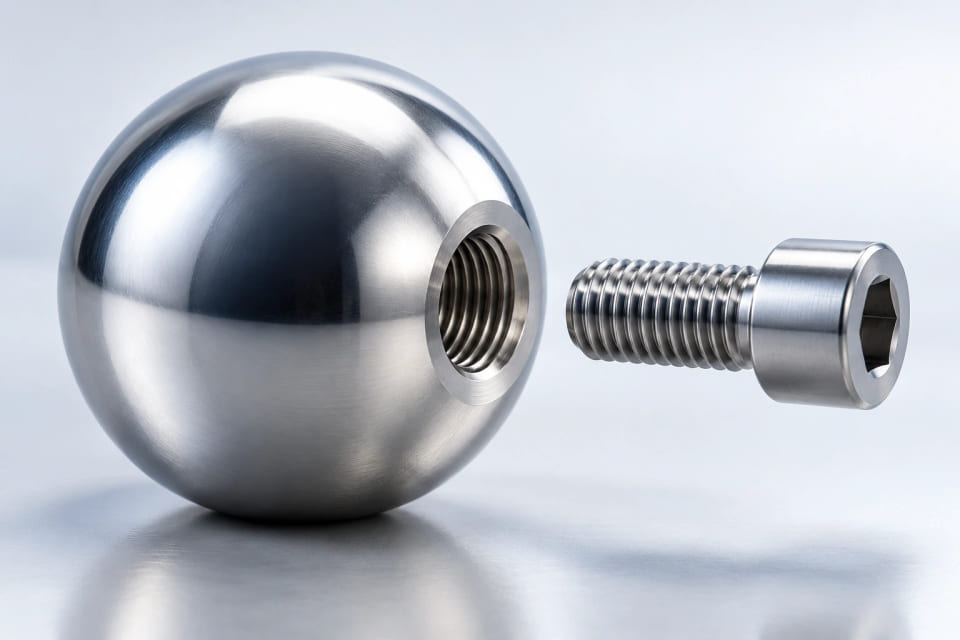

Nutzen Sie eine befestigungsbezogene Prüfung für eine Gewindekugel oder ein anderes zeichnungsdefiniertes Merkmal. Stellen Sie passende Schraube, Lastrichtung und Einbauraum bereit. Ziel ist die Klärung der vollständigen Verbindung einschließlich verbleibendem Werkstoff, Oberflächenzustand und Zugänglichkeit für die Prüfung, statt eine Kugel zu spezifizieren und nur allgemein eine Bohrung hinzuzufügen.
Ein sind Gewindeidentität, Steigung, Bohrungstiefe und der verbleibende Querschnitt um das Merkmal anzugeben. Bei einer oder beschichtete Kugel erfordert Abnahmekriterien für Struktur und Werkstoffschnittstelle. Erläutern Sie, ob Masse, Auftrieb, Oberflächenkontakt oder eine andere Funktion die Konstruktion bestimmt. Die Prüfung kann dann Fragen zu Schale, Verbindung, Verklebung oder Vorbereitung ermitteln, die sich nicht allein durch Werkstoffbezeichnung und Außendurchmesser beantworten lassen.

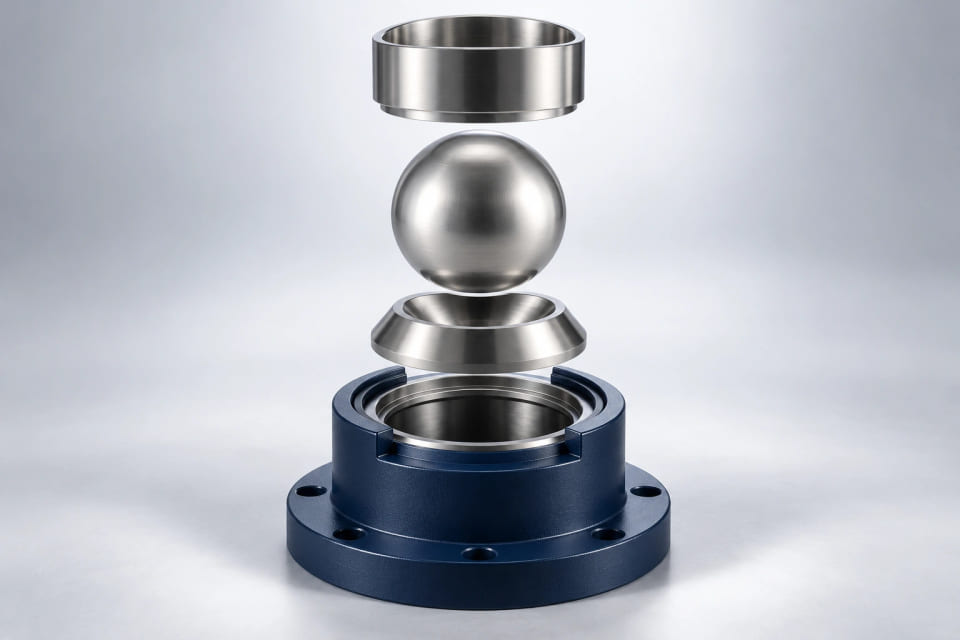

Für einen Kugel-Sitz-Satzstellen Sie beide Teile und die Funktion der montierten Baugruppe bereit. Kugel, Sitz und Haltemethode bilden ein Kontaktsystem; eine Messung an einer losen Kugel belegt daher nicht das Endergebnis. Legen Sie Leckage- oder andere Funktionsabnahme zusammen mit Werkstoff, Geometrie und vorgesehenen Musterbedingungen fest.
Ein kundenspezifisches Merkmal verändert mehr als den Produktnamen. Eine Gewindebohrung bringt eine Verbindung ein, eine Hohlkugel eine Schale und eine beschichtete Kugel eine Werkstoffschnittstelle. Die Anfrage muss diese Beziehungen beschreiben. Die Entwicklungsprüfung ordnet Geometrie, Werkstoff, Anwendung und Nachweise zu einem konkreten Vorschlag für die Bewertung. Das Ergebnis sollte die nächste technische Entscheidung erleichtern und zugleich Fertigungsweg und kommerziellen Umfang an das tatsächliche Bauteil binden.
Kennzeichnen Sie Schnittstellen, die Montage und Funktion beeinflussen. Für eine Bohrung können Gewindereferenz, Tiefe, Ausrichtung und ein bestimmtes Gegenbauteil erforderlich sein; bei einem Hohlkörper können Außenkontur, Schalenaufbau und Verbindungsabnahme maßgeblich sein. Bei einer beschichteten Kugel sind Grundwerkstoff und Oberflächenwerkstoff getrennt zu identifizieren. Erläutern Sie, welche Merkmale das Bauteil positionieren, welche Last tragen und welche nur das Aussehen betreffen. Geben Sie Umgebung, Kontaktbewegung und etwaige Reinigung an. Wird eine vorhandene Probe nachgebildet, geben Sie an, ob sie eine freigegebene Referenz, ein verschlissenes Teil oder ein Versuchsobjekt ist. Die Entwicklungsspezifikation sollte diesen Unterschied erhalten. Eine Zeichnung, die die funktionalen Prioritäten klärt, ermöglicht eine aussagekräftige Machbarkeitsprüfung statt eines scheinbaren Abgleichs nur anhand der Außenform.
Ein Vorschlag ist nützlich, wenn er angibt, was als Nächstes nachgewiesen werden muss. Manche Merkmale werfen Werkstoff- oder Prozessfragen auf; andere erfordern ein anderes Prüfverfahren oder eine vollständige Baugruppenprüfung. Eine Gewindekugel kann eine Verbindungsbewertung mit der spezifizierten Schraube erfordern, während eine Hohlkugel möglicherweise Nachweise für vorgesehene Flüssigkeits- oder Handhabungsbedingungen braucht. Formulieren Sie diese Fragen konkret und benennen Sie den erforderlichen Liefergegenstand, etwa eine präzisierte Zeichnung, eine Werkstoffauswahlliste oder einen Muster- und Validierungsplan. Verändern Sie nicht mehrere Variablen ohne Dokumentation ihrer jeweiligen Bedeutung. Lässt sich ein Merkmal anhand der verfügbaren Informationen nicht bewerten, nennen Sie die fehlende Eingabe und deren Einfluss auf die Entscheidung. So entsteht ein praktischer Entwicklungsweg statt eines unbestimmten Versprechens, alles kundenspezifisch anzupassen.
Dokumentieren Sie die aktuelle Zeichnungsrevision, den Werkstoff und den Lieferzustand der Bewertung. Ein erfolgreiches Muster kann seine Aussagekraft verlieren, wenn der nächste Auftrag Befestigung, Oberfläche, Schale oder Gegenbauteil ohne Prüfung ändert. Bestimmen Sie, welche Änderungen die ursprüngliche Abnahme beeinflussen und wer sie freigibt. Geometrie, Werkstoffnachweis und Funktionsresultate sollten getrennte Datensätze bleiben, die mit demselben Artikel verknüpft sind. Die kommerzielle Übergabe ergänzt Mengen, erforderliche Prüfung und Verpackung zu dieser freigegebenen Identität. Verwenden Sie die Prüfplanung um zu erläutern, wie das Merkmal geprüft wird, insbesondere wenn Zugänglichkeit oder Bauteilform die Messung erschwert. Die endgültige Konstruktionsfreigabe bleibt beim Bauteilverantwortlichen; der Entwicklungsdatensatz ermöglicht es Technik und Einkauf, bei der nächsten Anfrage und Bestellung dieses Projekts dieselbe ausdrückliche Grundlage zu verwenden.
| Merkmal oder Frage | Hilfreiche Angabe | Erwartetes Prüfergebnis |
|---|---|---|
| Spezielle Befestigung | Gegenbauteilzeichnung und Lastpfad. | Anforderungen an die Verbindung und Freigabefragen. |
| Hohlstruktur | Funktion, Bauraum und Medium. | Spezifikation zur Abnahme von Schale und Verbindung. |
| Beschichteter Kontakt | Grundwerkstoff, Mischung und Kontaktbeanspruchung. | Prüfumfang für Schnittstelle und Oberfläche. |
| Gepaarter Sitz | Beide Zeichnungen und Funktionsbedingungen. | Abnahme von Kugel und Sitz sowie Musterplan. |
| Kritische Geometrie | Zeichnungsrevision und Messbedarf. | Merkmalspezifisches Prüfverfahren. |
| Konstruktionsänderung | Vorhandene Freigabe und vorgeschlagene Abweichung. | Festgelegter Umfang der Änderungsprüfung. |
Senden Sie Bauteil- und Gegenbauteilzeichnungen oder markierte Referenzbilder. Erklären Sie klar, warum eine Standardproduktbeschreibung nicht ausreicht, und nennen Sie benötigte Funktion, Betriebsumgebung und Merkmale, die während der Projektprüfung unverändert bleiben müssen.
Führen Sie festgelegten Werkstoff und Geometrie neben Präferenzen oder Kandidaten auf. Bestimmen Sie, wo Prozessweg, Verbindung oder Prüfungsfrage die Machbarkeit beeinflussen, und ordnen Sie die Informationen zu einer Spezifikation, die eine konkrete technische Entscheidung stützen kann.
Legen Sie fest, welche Fragen das Muster beantworten muss, und dokumentieren Sie Zeichnung, Werkstoff und verwendete Gegenbauteile. Vereinbaren Sie Maß- und Funktionsprüfungen, ihre Bedingungen und die Freigabeverantwortung, bevor ein erfolgreicher Versuch als Entwicklungsergebnis gilt.
Verknüpfen Sie die Bewertung mit Artikelreferenz und Revision. Ergänzen Sie erforderliche Datensätze, Mengen und Verpackung für die kommerzielle Prüfung und kennzeichnen Sie Änderungen, die eine erneute Freigabe erfordern, damit der nächste Auftrag dem bewerteten Bauteil statt einer informellen Beschreibung entspricht.
Nein. Das Problem kann in Geometrie, Befestigung, Oberfläche oder dem Verhältnis zwischen zwei Teilen liegen. Beginnen Sie mit Funktion und vorhandener Spezifikation. Eine Prüfung kann das erforderliche Merkmal klären und dabei einen geeigneten Werkstoff beibehalten, statt eine Legierungsänderung einzuführen, die das eigentliche Problem nicht löst.
Ein Muster kann nützlichen Kontext liefern, doch Freigabestatus, Verschleiß und unbekannter Werkstoffzustand sollten dokumentiert werden. Kritische Merkmale und Abnahme benötigen weiterhin eine ausdrückliche Beschreibung. Ziel ist festzulegen, was das neue Bauteil leisten muss, statt unsichere Details ohne technische Prüfung nachzubilden.
Geben Sie Anforderungen an Kugel und Gegenbefestigung, Ausrichtung der Verbindung, Einbauraum und Lastpfad an. Nennen Sie Werkstoff, Oberfläche und erforderliche Abnahme. Die vollständige Verbindung muss geprüft werden; Außendurchmesser und eine allgemeine Angabe zu einem Gewindeloch belegen weder die vorgesehene Verbindung noch deren Leistung.
Nein. Die vollständige Struktur und die Flüssigkeit bestimmen diese Funktion. Beschreiben Sie Medium, Bauraum, Masseziel, Verbindung und Funktionsabnahme. Integrität der Schale und montierte Anwendung erfordern eine eigene Bewertung; ein hohles Aussehen oder Werkstoffname allein belegt keinen ausreichenden Auftrieb.
Ihre gemeinsame Geometrie, Werkstoffe, Kontaktbedingungen und Sauberkeit bestimmen den Verschluss. Die Prüfung einer losen Kugel beantwortet eine andere Frage als Leckage oder Betrieb der montierten Baugruppe. Stellen Sie beide Bauteile und relevante Funktionsbedingungen bereit, damit der Musterplan das Kontaktpaar bewerten kann und nicht nur der Kugel ein Ergebnis zuordnet.
Identifizieren Sie das geänderte Merkmal, den Werkstoff oder die Schnittstelle und vergleichen Sie es mit dem freigegebenen Datensatz. Der Bauteilverantwortliche bestimmt, welche Bewertung weiterhin gilt und was wiederholt werden muss. Bewahren Sie Revision und Freigabegrundlage auf, damit die kommerzielle Bestellung dem aktuellen Design und nicht einer veralteten Musterbeschreibung folgt.
Senden Sie Bauteil, Gegenbauteile und die Funktion, die das Sondermerkmal bestimmt.
