Bolas de precisión para válvulas
Las bolas de válvula son componentes esféricos de cierre que se utilizan en conjuntos de control de fluidos. Una bola maciza para una válvula de retención y una bola perforada para una válvula de cuarto de vuelta cumplen funciones distintas y requieren planos diferentes. Defina el tipo de válvula, el fluido de trabajo, el asiento, las condiciones de funcionamiento y el ensayo de aceptación antes de elegir el material o el acabado. MEITUO revisa los requisitos del componente y el alcance del presupuesto en función de su aplicación.
- Material / construcción
- Metal, cerámica o polímero especificado
- Base de especificación
- Plano, diámetro y aceptación
- Base del pedido
- Cantidades de muestras y producción
Bolas de válvula de precisión: descripción general de la selección
El término «bola de válvula» describe una función, no una forma estándar única. En una válvula de retención, una esfera maciza se mueve contra un asiento cuando cambia el sentido de la presión. Una válvula rotativa normalmente utiliza una bola mecanizada con un conducto de flujo y una interfaz de accionamiento. Tratar esos componentes como intercambiables puede dar lugar a una consulta incompleta, aunque coincida el diámetro exterior. La bola, el asiento, el retenedor y la carcasa forman conjuntamente el sellado de trabajo. El aspecto superficial por sí solo no demuestra la capacidad de cierre; el conjunto requiere un criterio de fuga definido para unas condiciones especificadas.

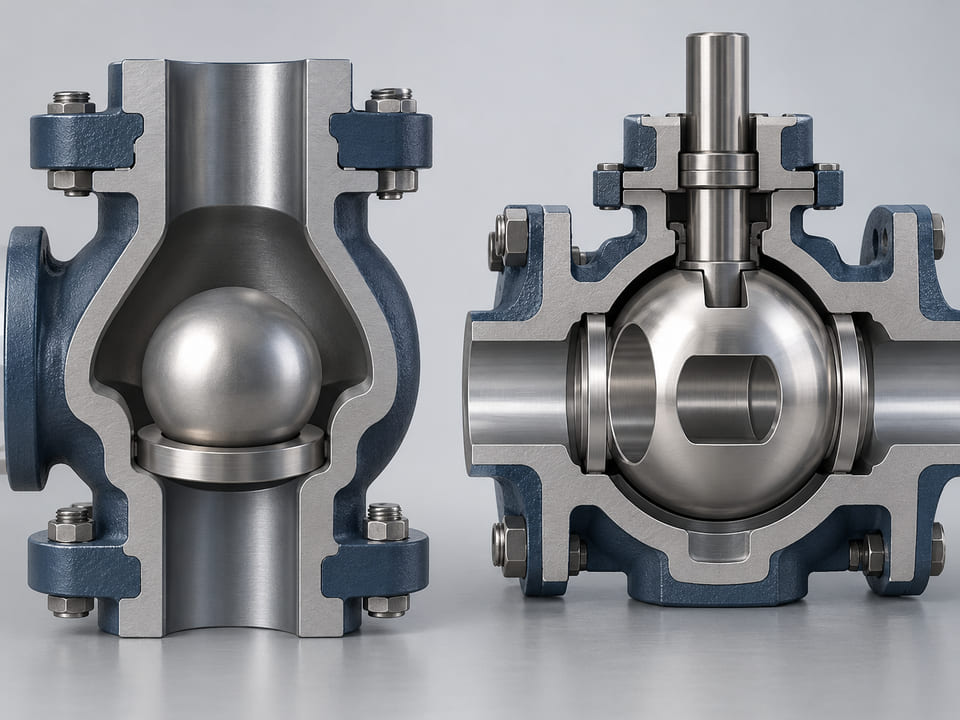

¿Bola maciza de retención o bola perforada rotativa?
Empiece por la disposición de la válvula e identifique en un plano el elemento móvil. En una bola maciza de retención, explique la forma del asiento, el margen de desplazamiento y la orientación. Para una bola rotativa, incluya el orificio, la interfaz del vástago y las superficies que deban permanecer concéntricas. Una fotografía ayuda a identificar el componente, pero no define todas sus tolerancias. Si va a sustituir una pieza existente, distinga las dimensiones medidas en una muestra desgastada de los requisitos de diseño originales.
Especifique el par de sellado
Una bola muy pulida puede seguir teniendo fugas si el asiento no es adecuado. Evalúe el material del asiento, la geometría de contacto, las partículas atrapadas y las condiciones de limpieza junto con el material de la bola. En una consulta de suministro solo del componente, defina qué pruebas corresponden al proveedor de la bola y cuáles al montador de la válvula. Si necesita una bola y un asiento emparejados, solicite expresamente ese alcance. Los criterios de aceptación funcional deben indicar el medio y el método de ensayo, sin suponer que inspeccionar una bola suelta demuestra el rendimiento de la válvula completa.
Especificaciones de las bolas de válvula de precisión
Defina el componente mediante los requisitos siguientes. Incluya los valores objetivo y el método de aceptación; el presupuesto registrará el material, la geometría, la inspección y el alcance de suministro acordados.
| Requisito | Qué especificar | Por qué es importante |
|---|---|---|
| Geometría de la válvula | Esfera maciza de cierre o componente rotativo mecanizado; revisión del plano. | El nombre del producto por sí solo no define su forma. |
| Contacto de sellado | Material del asiento, banda de contacto y criterios de acabado. | La interfaz de acoplamiento determina la aceptación funcional. |
| Condiciones del fluido | Medios de funcionamiento y limpieza, temperatura y presión. | Tanto el funcionamiento habitual como el mantenimiento afectan a la elección del material. |
| Ensayo funcional | Medio de ensayo, método y límites de aceptación definidos por el comprador. | La inspección del componente y el ensayo del conjunto tienen objetivos distintos. |
Plano y aceptación dimensional
Facilite la revisión del plano y las dimensiones nominales con sus unidades. Identifique por separado los requisitos críticos de forma, superficie y ajuste; la designación del material por sí sola no define un componente acabado. Si una muestra existente sirve de referencia, describa el desgaste y confirme los límites de aceptación previstos.
Alcance del pedido y de la inspección
Separe las cantidades de muestras de la demanda de producción. Indique los documentos de inspección requeridos, la identificación del lote, la limpieza y el embalaje. Toda sustitución propuesta o modificación de la especificación del componente debe revisarse antes de aprobarla, y el presupuesto debe confirmar el alcance acordado.
Cuando se necesiten valores numéricos de rendimiento, deben identificar el material, las condiciones y las pruebas correspondientes. Los datos típicos de materia prima no deben tratarse como rendimiento garantizado del componente acabado.
Aplicaciones de las bolas de válvula de precisión
Empiece por el mecanismo real y las condiciones de exposición. Cada uso siguiente identifica la información necesaria para una revisión técnica útil.
Válvulas de retención para bombas dosificadoras
Las esferas macizas pueden actuar como elementos móviles de cierre en un conjunto de dosificación pequeño. La selección del material debe tener en cuenta tanto el fluido dosificado como el asiento y la rutina de limpieza. Facilite la configuración de la bomba e indique si la consulta se refiere solo a la bola o incluye el asiento correspondiente.
Válvulas rotativas industriales
Una esfera perforada corresponde a un alcance de componente distinto del de una bola de retención suelta. La geometría del orificio, la interfaz de accionamiento y las zonas de asiento deben evaluarse conjuntamente. Incluya el plano completo para que el presupuesto no reduzca un componente funcional de válvula a su diámetro esférico exterior.
Componentes de cierre de sustitución
Una pieza existente puede ayudar a establecer la forma requerida y el contexto de montaje. El desgaste, los depósitos o la deformación pueden ocultar las dimensiones y el acabado previstos. Facilite cualquier referencia de la pieza original y explique el fallo investigado antes de aprobar una sustitución equivalente.
Compare alternativas a las bolas de válvula de precisión
Compare el requisito que determina la decisión. Un diámetro nominal coincidente o un aspecto parecido no demuestran equivalencia de material o función.
| Alternativa | Cuándo revisarla | Aspecto que se debe evaluar |
|---|---|---|
| Bola y asiento emparejados | Considere el suministro de componentes emparejados cuando sea necesario controlar conjuntamente la interfaz de contacto o el ensayo funcional. | Un conjunto emparejado sigue necesitando un ensayo acordado; el emparejamiento por sí solo no establece una clase de fuga universal. |
| Bolas de acero inoxidable 316/316L | Considere una esfera maciza de acero inoxidable cuando la geometría de cierre requerida sea la de una bola metálica de retención químicamente compatible. | La identidad del material no define el rendimiento del asiento, y una esfera maciza no puede sustituir a una bola rotativa perforada. |
| Bolas de PTFE | Considere un cierre de fluoropolímero cuando la compatibilidad con el fluido y un contacto no metálico sean importantes para la aplicación. | La deformación y la respuesta térmica modifican la interfaz de sellado; no debe suponerse que el diseño metálico original sea compatible sin cambios. |
Estos enlaces abren las páginas de los productos correspondientes de esta colección. La selección final depende de la especificación completa y de la validación acordada.
Preguntas frecuentes sobre bolas de válvula de precisión
¿Todas las bolas de válvula tienen un orificio pasante?
No. Las válvulas de retención suelen utilizar una esfera completamente maciza, mientras que una válvula de bola rotativa tiene un conducto de flujo mecanizado. Identifique el mecanismo de la válvula y facilite su plano. El orificio y las características de accionamiento requeridos no pueden deducirse únicamente de la expresión «bola de válvula».
¿Una bola pulida garantiza un sellado estanco?
No. La geometría del asiento, el estado superficial, la contaminación y las condiciones de montaje afectan a las fugas. Defina un método de aceptación para la válvula real o los componentes emparejados. La descripción de un pulido visual no sustituye a los requisitos de la superficie de sellado ni a un ensayo funcional.
¿Qué material debo especificar?
Elija el material teniendo en cuenta el fluido real, la temperatura, las condiciones de contacto y el diseño mecánico. El acero inoxidable, la cerámica y los polímeros presentan limitaciones diferentes. Incluya el medio de limpieza y el material del asiento para que la revisión de compatibilidad abarque todo el ciclo de funcionamiento, y no un solo nombre de fluido.
¿Puede una muestra sustituir a un plano?
Una muestra ayuda a identificar el componente y puede servir para una consulta de sustitución. Puede presentar desgaste o deformación permanente, por lo que no establece automáticamente los límites dimensionales originales. Destaque las características críticas y facilite el plano original o los requisitos de aceptación, si están disponibles.
¿Puedo consultar el suministro conjunto de una bola y un asiento?
Sí. Indique en la consulta que necesita un conjunto emparejado y describa el material del asiento, la interfaz de montaje y los criterios de aceptación funcional. La viabilidad, las responsabilidades y la validación de muestras deben revisarse antes de cotizar. La propuesta de emparejar componentes no implica que exista un conjunto montado cualificado ni un juego estándar en existencias.
¿Qué información permite preparar un presupuesto útil?
Facilite el tipo de válvula, el plano o las dimensiones de la bola, el material solicitado, las cantidades para muestras y producción, los detalles del asiento y las condiciones de funcionamiento. Añada los requisitos de inspección y fugas. Con estos datos, el presupuesto puede referirse al componente funcional y no a un diámetro nominal aislado.
