Trackballs ópticas y mecánicas
Las trackballs son esferas de interfaz funcional cuyo tamaño, superficie y masa deben ser compatibles con un sensor y una disposición de soportes concretos. Los módulos ópticos requieren un patrón de seguimiento compatible, mientras que los módulos mecánicos dependen de un contacto controlado con los rodillos. Antes de tratar una esfera de sustitución como compatible con un conjunto de trackball industrial, defina la resina, el diámetro, la redondez, el color o patrón, el acabado superficial, las condiciones de limpieza y los criterios de aceptación del módulo.
- Material / construcción
- Sistema de resina especificado; patrón óptico y superficie validados con el módulo
- Base de especificación
- Plano, diámetro y aceptación
- Base del pedido
- Cantidades de muestras y producción
Trackballs ópticas y mecánicas: descripción general de la selección
Una trackball es un componente de interfaz funcional, no simplemente una esfera decorativa de resina. La superficie debe ser compatible con el método de detección elegido, mientras que la geometría y los soportes determinan la fricción, el movimiento y la sensación de uso. Los requisitos ópticos y mecánicos se solapan, pero no son idénticos: un color sólido y brillante puede impedir el seguimiento óptico, mientras que una textura útil para este puede no ser adecuada para un sistema mecánico de rodillos. La familia de productos anterior identifica resina de poliéster insaturado, pero aún debe confirmarse la resina y el acabado reales de cada componente nuevo. El color y el diámetro por sí solos no demuestran compatibilidad con un módulo determinado.

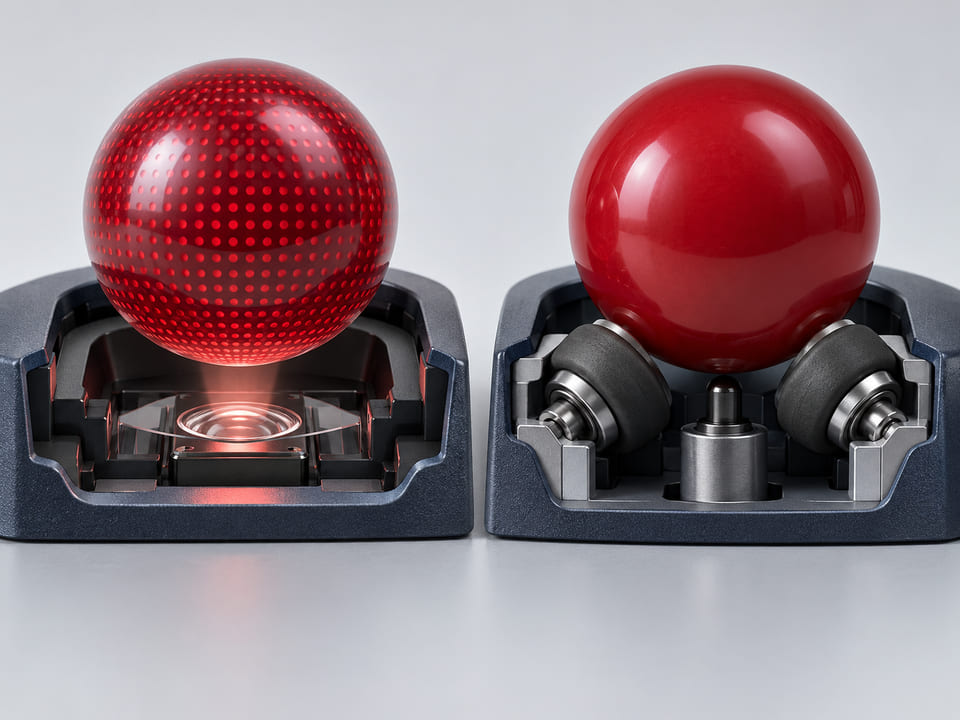

Patrón óptico frente a contacto mecánico
Para un módulo óptico, facilite el modelo del sensor o el útil de ensayo, la iluminación y el rendimiento de seguimiento requerido. Si afecta a la durabilidad, indique si el patrón está moldeado, impreso o forma parte del material. Para un módulo mecánico, identifique el contacto con los rodillos y la tracción requerida. En ambos casos, ensaye la esfera con distintas orientaciones y velocidades. Una fotografía fija solo muestra el aspecto; no demuestra el reconocimiento del sensor, el comportamiento ante pérdidas de seguimiento ni una sensación uniforme durante movimientos lentos.

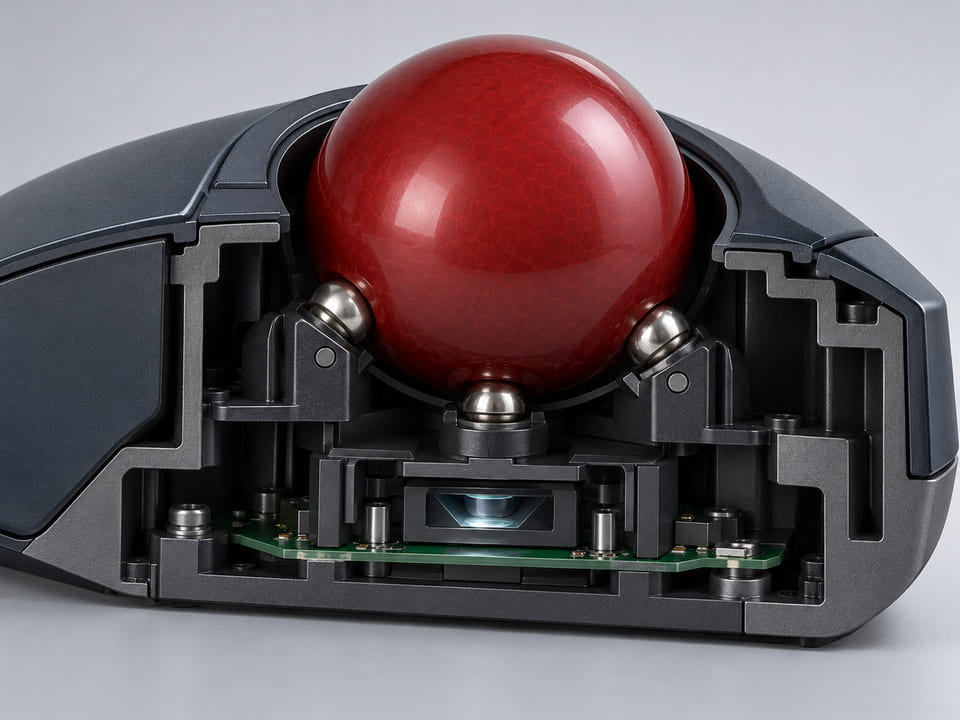

Apruebe la esfera junto con su soporte mecánico
Facilite la disposición de las bolas de soporte o los rodillos, la holgura de retención y cualquier precarga. La redondez, el acabado superficial y la masa pueden modificar tanto la fuerza de arranque como el movimiento continuo. Incluya en la revisión superficial los productos de limpieza, el contacto con la piel y la contaminación prevista. Acuerde un ensayo del módulo completo para comprobar el movimiento, el seguimiento y la durabilidad superficial después de la limpieza. Así se establece una base clara de aceptación cuando una bola encaja físicamente, pero ofrece otra sensación de funcionamiento o una respuesta intermitente del sensor.
Especificaciones de las trackballs ópticas y mecánicas
Defina el componente mediante los requisitos siguientes. Incluya los valores objetivo y el método de aceptación; el presupuesto registrará el material, la geometría, la inspección y el alcance de suministro acordados.
| Requisito | Qué especificar | Por qué es importante |
|---|---|---|
| Sistema de detección | Identifique el sensor óptico y la iluminación, o la disposición mecánica de rodillos. | La superficie requerida depende del método de detección del movimiento. |
| Geometría de movimiento | Especifique el diámetro, la forma, los soportes, la retención y la holgura. | Una esfera que encaja en la abertura puede seguir rozando o moviéndose de forma irregular. |
| Superficie y patrón | Defina los criterios de aceptación del acabado, el color, el patrón y la durabilidad. | El aspecto y el rendimiento del seguimiento requieren comprobaciones distintas pero coordinadas. |
| Ensayo del módulo | Establezca los criterios de aceptación para el seguimiento, el movimiento y el ciclo de limpieza. | La compatibilidad funcional corresponde a la interfaz montada, no solo a la bola. |
Plano y aceptación dimensional
Facilite la revisión del plano y las dimensiones nominales con sus unidades. Identifique por separado los requisitos críticos de forma, superficie y ajuste; la designación del material por sí sola no define un componente acabado. Si una muestra existente sirve de referencia, describa el desgaste y confirme los límites de aceptación previstos.
Alcance del pedido y de la inspección
Separe las cantidades de muestras de la demanda de producción. Indique los documentos de inspección requeridos, la identificación del lote, la limpieza y el embalaje. Toda sustitución propuesta o modificación de la especificación del componente debe revisarse antes de aprobarla, y el presupuesto debe confirmar el alcance acordado.
Cuando se necesiten valores numéricos de rendimiento, deben identificar el material, las condiciones y las pruebas correspondientes. Los datos típicos de materia prima no deben tratarse como rendimiento garantizado del componente acabado.
Aplicaciones de las trackballs ópticas y mecánicas
Empiece por el mecanismo real y las condiciones de exposición. Cada uso siguiente identifica la información necesaria para una revisión técnica útil.
Interfaces industriales para operarios
Una trackball de resina puede servir de elemento móvil de entrada en un panel de control. Adapte su superficie óptica o mecánica al módulo real en lugar de especificar solo el color. Compruebe el posicionamiento lento, el movimiento rápido y la limpieza repetida, ya que la interfaz debe seguir siendo controlable después de las condiciones de exposición previstas en la instalación.
Instrumentación y controles especializados
En una interfaz de precisión, los pequeños cambios de fricción o seguimiento pueden importar más que el diámetro nominal. Defina la resolución funcional o los criterios de puntería en el nivel del conjunto. Evalúe los soportes y la retención junto con la esfera para evitar roces, atascos o movimientos irregulares en distintas direcciones.
Módulos de sustitución y marca privada
Una bola de sustitución debe validarse con el sensor, los soportes y la especificación de acabado existentes. Cuando sea posible, obtenga un plano o un módulo representativo. Copiar el diámetro o igualar visualmente el color no basta para establecer compatibilidad, sobre todo si se desconoce el patrón superficial o el sistema de resina originales.
Compare alternativas a las trackballs ópticas y mecánicas
Compare el requisito que determina la decisión. Un diámetro nominal coincidente o un aspecto parecido no demuestran equivalencia de material o función.
| Alternativa | Cuándo revisarla | Aspecto que se debe evaluar |
|---|---|---|
| Esferas de acrílico PMMA | Considere una esfera acrílica transparente solo cuando el diseño de la interfaz se beneficie específicamente de la transparencia y el método de detección sea compatible con ella. | Puede que una esfera transparente no proporcione el patrón que requiere el sensor óptico; por ello, se trata de una decisión de diseño del módulo, no de una sustitución estética. |
| Esferas de POM | Considere acetal para un concepto de contacto mecánico cuando el comportamiento dimensional y la sensación de deslizamiento o rodadura sean más importantes que el aspecto brillante de la resina. | Deben revalidarse el reconocimiento del sensor, la tracción y el tratamiento superficial; una esfera mecánicamente razonable puede seguir siendo inadecuada para el método de detección original. |
| Esferas de vidrio negro | Considere vidrio solo para un mecanismo de instrumento diseñado expresamente en el que la superficie, la masa y el aspecto óptico cumplan la función requerida. | La masa, la fragilidad y la carga sobre los soportes cambian considerablemente; no debe suponerse que una bola de instrumento sea compatible con un módulo de trackball de resina. |
Estos enlaces abren las páginas de los productos correspondientes de esta colección. La selección final depende de la especificación completa y de la validación acordada.
Preguntas frecuentes sobre trackballs ópticas y mecánicas
¿Se puede utilizar cualquier esfera lisa como trackball?
No. Los sensores ópticos necesitan un patrón superficial compatible y los sistemas mecánicos requieren un contacto adecuado con los rodillos. El diámetro, la forma, la masa y el acabado también afectan al movimiento. Evalúe la bola en el módulo real y defina los criterios de seguimiento y sensación de funcionamiento antes de aprobarla como sustitución.
¿Qué diferencia a una trackball óptica?
Su superficie debe proporcionar características que el sensor pueda detectar de forma fiable con la iluminación y la geometría del módulo. Un acabado visualmente uniforme y brillante puede no permitir un seguimiento constante. Indique el sensor o facilite un módulo de prueba y evalúe los movimientos lentos y rápidos en distintas orientaciones de la esfera, en lugar de basarse en el aspecto.
¿Que coincida el diámetro demuestra compatibilidad?
No. La bola puede encajar mecánicamente y, aun así, producir fricción excesiva, un seguimiento deficiente o una sensación poco habitual. Compare los soportes, las holguras, la masa, la superficie y la respuesta del sensor. Si no se dispone de la especificación original, defina la aceptación para la sustitución mediante una muestra aprobada y un ensayo del módulo completo.
¿Se pueden personalizar el color y el patrón?
Pueden evaluarse como parte del diseño del componente, pero todo cambio requiere validar el sensor y la durabilidad. Especifique conjuntamente el aspecto deseado y los requisitos de seguimiento. Un color coincidente que perjudique el reconocimiento o desaparezca con la limpieza no cumple una especificación funcional de trackball.
¿Cómo debe ensayarse la resistencia a la limpieza?
Utilice el producto de limpieza, el método de aplicación, el tiempo de exposición y el ciclo repetido reales. Inspeccione el aspecto y los daños superficiales y, a continuación, repita el ensayo de seguimiento y movimiento. Aunque la resina permanezca visualmente intacta, pueden cambiar el acabado o la fricción y afectar a la respuesta del módulo al usuario.
¿Qué se necesita para solicitar un presupuesto de trackball?
Facilite los planos de la bola y el módulo, el requisito de resina si se conoce, la disposición del sensor o del sistema mecánico, la geometría, el acabado, el color o patrón y la cantidad. Incluya una muestra aprobada o un ensayo de aceptación del seguimiento y la sensación de uso. Antes de confirmar las condiciones comerciales, deben acordarse conjuntamente el material, el aspecto y la compatibilidad.
