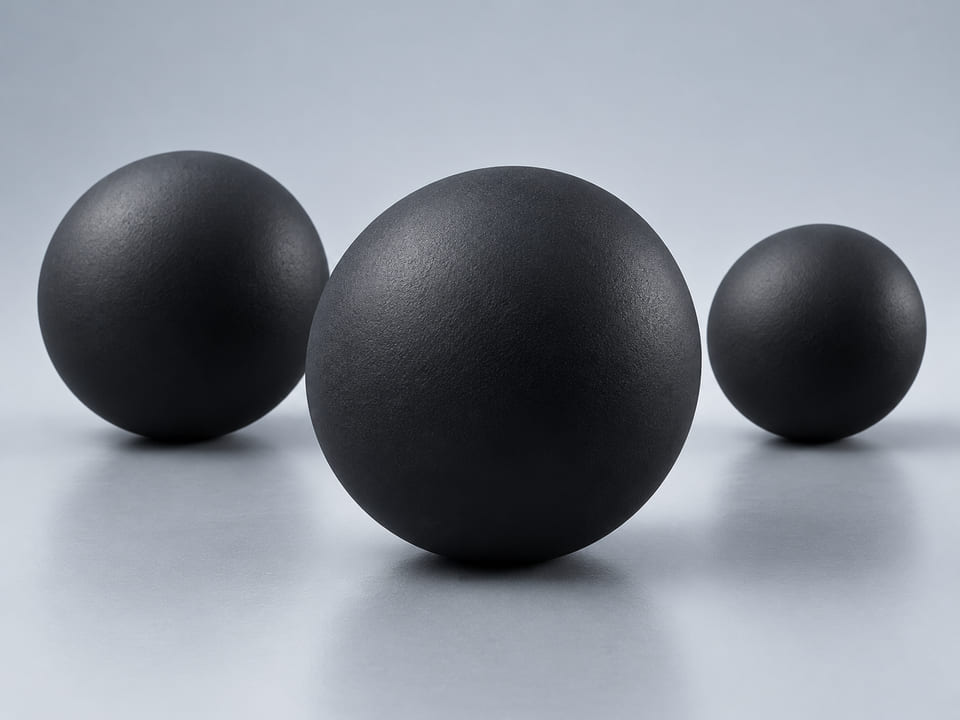

Billes à revêtement en caoutchouc
Les billes revêtues de caoutchouc associent un noyau solide à une couche extérieure d’élastomère pour assurer un contact résilient dans des valves, pompes et autres ensembles mécaniques. Le noyau et le revêtement ont des fonctions différentes ; le diamètre fini seul ne suffit donc pas à la sélection. Spécifiez le matériau du noyau, la formulation de l’élastomère, l’épaisseur du revêtement, le fluide de service et les critères d’acceptation. L’adhérence, la continuité de surface et le comportement du composant complet nécessitent un examen adapté à l’application.
- Matériau / construction
- Noyau et élastomère spécifié
- Base de spécification
- Plan, diamètre et critères d’acceptation
- Base de commande
- Quantités d’échantillons et de production
Billes revêtues de caoutchouc : aperçu de la sélection

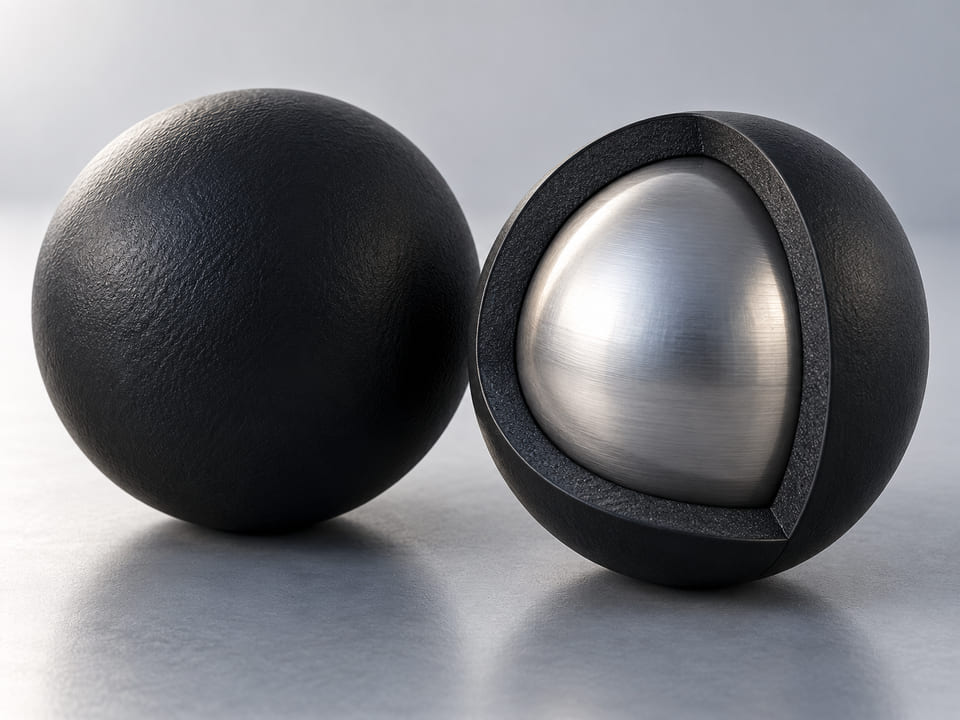

Une bille revêtue de caoutchouc est un composite, contrairement à une sphère en caoutchouc massif. Son noyau contribue à la masse et à la rigidité, tandis que l’extérieur forme la surface exposée au fluide et au contact. Le changement de l’une ou l’autre partie peut affecter le mouvement, l’étanchéité ou la réaction aux chocs. La famille générale de caoutchouc n’est qu’un point de départ : formulation, vulcanisation et surface finie comptent aussi. Un extérieur noir brillant ne permet ni d’identifier la formulation ni de démontrer la qualité de l’adhérence. Décrivez le milieu réel et les conditions mécaniques afin d’examiner le revêtement comme une partie de la bille complète et non comme une finition esthétique.
Définir la relation entre le noyau et le revêtement
Spécifiez le diamètre extérieur fini et indiquez si le diamètre du noyau ou l’épaisseur minimale du revêtement est contrôlé. Incluez le matériau du noyau et toute exigence de masse lorsque le comportement de fermeture ou la flottabilité en dépend. L’adhérence et la couverture doivent faire l’objet d’un critère d’acceptation adapté au service. Des défauts de surface sans conséquence dans une pièce de rembourrage peuvent être inacceptables au niveau d’un contact d’étanchéité ; la zone de contact prévue doit donc être expliquée lors de l’examen.
Choisir la formulation réelle d’élastomère
La compatibilité avec le fluide dépend de la formulation précise dans les conditions d’utilisation et de nettoyage. Indiquez l’identité chimique, la concentration, la température et le cycle d’exposition, ainsi que la charge et le mouvement de contact. Les formulations NBR, EPDM et silicone présentent des atouts et des limites différents ; le nom de la famille ne remplace pas l’approbation de la formulation. Toute exigence de contact alimentaire ou d’usage contrôlé nécessite une documentation applicable au produit fini et à l’application proposés. Examinez gonflement, déformation permanente et dommages au revêtement si ces phénomènes peuvent modifier la fonction.
Spécifications des billes revêtues de caoutchouc
Définissez le composant au moyen des exigences ci-dessous. Indiquez vos valeurs cibles et la méthode d’acceptation ; le devis consigne le matériau, la géométrie, l’inspection et le périmètre d’approvisionnement convenus.
| Exigence | Éléments à spécifier | Pourquoi c’est important |
|---|---|---|
| Noyau | Matériau, diamètre ou exigence de masse finie. | Le noyau influe sur la rigidité et le comportement de l’ensemble. |
| Revêtement | Identité de la formulation, épaisseur et diamètre fini. | La famille de caoutchouc et la géométrie finie doivent être définies séparément. |
| Adhérence et continuité | Adhérence, piqûres et critères de surface de contact. | La surface extérieure doit rester fonctionnelle pendant tout le cycle d’utilisation. |
| Cycle de service | Milieu, nettoyage, température et contact mécanique. | La compatibilité doit tenir compte des conditions réelles d’exposition. |
Plan et acceptation dimensionnelle
Fournissez la révision du plan et les dimensions nominales avec leurs unités. Identifiez séparément les exigences critiques de forme, d’état de surface et d’ajustement ; la seule désignation du matériau ne définit pas un composant fini. Si un échantillon existant sert de référence, décrivez son usure et confirmez les limites d’acceptation prévues.
Périmètre de commande et d’inspection
Distinguez les quantités d’échantillons du besoin de production. Indiquez les documents d’inspection requis, l’identification des lots, les exigences de propreté et l’emballage. Toute solution de remplacement proposée ou modification de la spécification du composant doit être examinée avant approbation ; le devis confirme le périmètre convenu.
Lorsque des valeurs numériques de performance sont nécessaires, indiquez le matériau, les conditions et les justificatifs correspondants. Les données typiques des matières premières ne doivent pas être considérées comme des performances garanties du composant fini.
Applications des billes revêtues de caoutchouc
Commencez par le mécanisme réel et les conditions d’exposition. Pour chaque usage ci-dessous, les informations nécessaires à un examen technique utile sont indiquées.

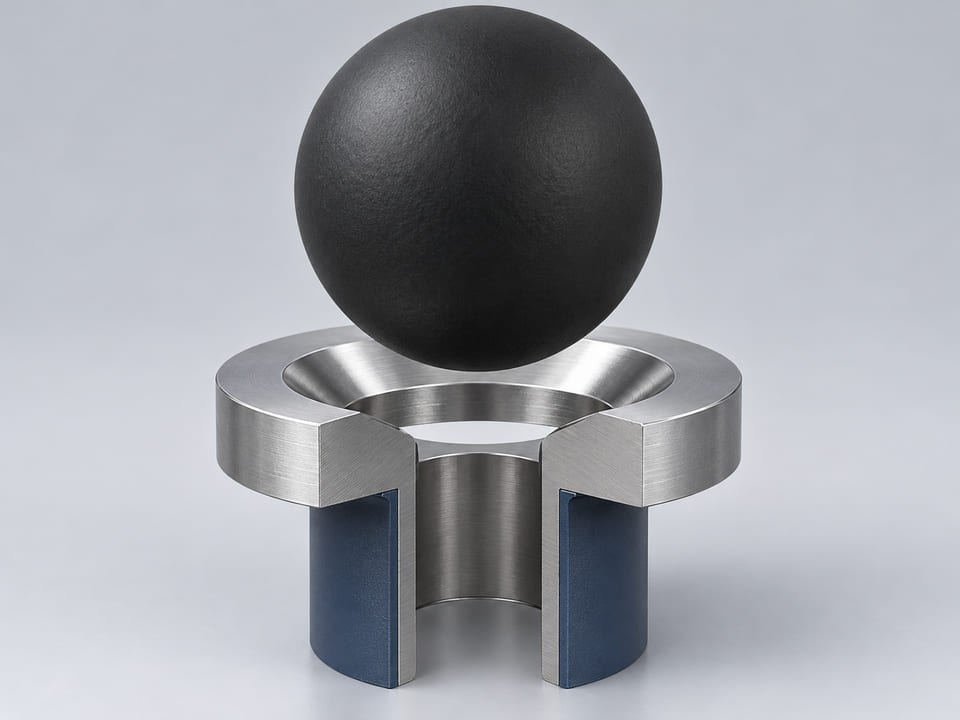

Fermetures résilientes de clapets antiretour
L’extérieur en élastomère peut fournir une réponse au contact différente de celle d’une sphère métallique nue. Examinez le siège et le cycle complet du fluide, y compris le nettoyage. Définissez les conditions d’acceptation du composant revêtu ou de la valve assemblée au lieu de supposer que la compliance garantit l’absence de fuite.
Contact mécanique et amortissement
Un noyau revêtu peut être envisagé lorsqu’un centre métallique est utile mais que le contact extérieur doit être résilient. Décrivez les chocs, les mouvements répétés et les matériaux environnants. L’épaisseur et l’adhérence du revêtement doivent correspondre à l’usage prévu ; une ressemblance visuelle avec une bille en caoutchouc massif ne suffit pas.
Ensembles sur mesure de manutention des fluides
Une bille composite peut faire partie d’une pompe OEM ou d’un appareil lié au niveau, avec une masse spécifiée et une formulation exposée au fluide. Donnez le contexte de l’ensemble afin d’examiner conjointement noyau et revêtement. Toute exigence de flottabilité doit tenir compte de la masse totale du produit fini.
Comparer les alternatives aux billes revêtues de caoutchouc
Comparez selon l’exigence déterminante. Un diamètre nominal identique ou un aspect similaire ne prouve pas l’équivalence du matériau ou de la fonction.
| Alternative | Quand l’examiner | Compromis à évaluer |
|---|---|---|
| Billes en élastomère massif | Choisissez une sphère sans noyau si toute la section doit présenter la même réponse élastomère et qu’aucun noyau dense n’est nécessaire. | La suppression du noyau modifie la masse et la déformation ; un diamètre égal ne crée pas un composant de fermeture équivalent. |
| Billes en polyuréthane | Étudiez une sphère en polyuréthane spécifiée lorsque les propriétés de l’élastomère massif sont essentielles et qu’une liaison de revêtement distincte est inutile. | Une pièce en polyuréthane massif diffère d’un noyau métallique revêtu d’élastomère par sa masse, sa réponse au contact et ses modes de défaillance. |
| Billes de valve non revêtues | Comparez une fermeture de précision nue lorsqu’une surface de contact dure est nécessaire et que les conditions du fluide permettent ce matériau. | Une bille dure utilise une interface d’étanchéité différente ; retirer le revêtement constitue une modification de la conception de l’ensemble, et non un simple changement de finition. |
Ces liens ouvrent les pages produit correspondantes de cette collection. Le choix final dépend de votre spécification complète et de la validation convenue.
FAQ sur les billes revêtues de caoutchouc
Une bille revêtue de caoutchouc est-elle entièrement en caoutchouc ?
Non. Elle contient un noyau distinct sous l’extérieur en élastomère. Le noyau peut modifier la masse, la rigidité et le mouvement. Si une section uniformément élastomère est nécessaire, renseignez-vous sur les billes en élastomère massif et comparez le comportement du composant complet avant d’approuver une alternative.
Puis-je spécifier uniquement la dureté du caoutchouc ?
La dureté est utile, mais insuffisante. Indiquez l’identité de la formulation, le milieu, la température, les conditions de contact et les exigences dimensionnelles. Deux formulations de dureté similaire peuvent se comporter différemment dans un fluide ou au cours de cycles répétés. L’adhérence du revêtement et les critères de surface doivent également être pris en compte.
Quel revêtement convient le mieux aux produits chimiques ?
Il n’existe pas d’élastomère universellement supérieur pour tous les produits chimiques. Le choix dépend de la substance réelle, de sa concentration, de la température, de la durée et des agents de nettoyage. Fournissez ce cycle pour l’examen de la formulation. Les tableaux généraux de matériaux servent au présélectionnement ; le composant fini nécessite toujours une validation adaptée à l’usage prévu.
Un revêtement rend-il un composant conforme aux exigences de contact alimentaire ?
Non. Un nom de famille tel que silicone ou EPDM n’établit pas la conformité d’une formulation précise ou d’une bille finie. Indiquez les conditions de contact et la documentation réglementaire applicable. Les preuves doivent porter sur la formulation proposée et l’usage prévu, et non sur un grade de matériau sans rapport.
Quelle géométrie dois-je définir ?
Indiquez, le cas échéant, le diamètre fini, la tolérance, le matériau du noyau, sa taille ou sa masse ainsi que l’exigence minimale de revêtement. Précisez la partie de la surface qui touche un siège. Ces données aident à distinguer un aspect moulé acceptable des défauts susceptibles de compromettre l’interface fonctionnelle.
Que doit examiner un essai sur échantillon ?
L’essai doit utiliser le fluide réel et un cycle de contact représentatif, selon des critères d’acceptation convenus à l’avance. Les observations pertinentes peuvent inclure les variations dimensionnelles, les dommages de surface, l’intégrité du revêtement et le comportement fonctionnel. L’aspect visuellement acceptable d’une bille libre ne suffit pas à établir l’aptitude de l’ensemble complet.
Demander un devis
Formulez les exigences relatives aux billes revêtues de caoutchouc dans une demande claire destinée à MEITUO Balls.
- Indiquez votre numéro de téléphone, votre adresse e-mail et votre message.
- Joignez des fichiers de référence si cela peut être utile.
- Choisissez « Envoyer la demande ».
Le téléphone, l'e-mail et le message sont obligatoires. Le nom, l'entreprise et les fichiers de référence sont facultatifs.
Poursuivre l’examen des matériaux
Références techniques et notes sur les illustrations
Les références aux familles de matériaux facilitent la présélection. Pour une demande réelle, la nuance exacte, la géométrie finie et l’acceptation de l’application sont déterminantes.
Les illustrations CGI expliquent des concepts de produit, d’application ou de structure. Elles ne sont ni des photographies, ni des micrographies mesurées, ni des plans d’assemblage, ni des résultats d’inspection.
