Bewegung und Handhabung
Tragkugeln für Kugelrollen

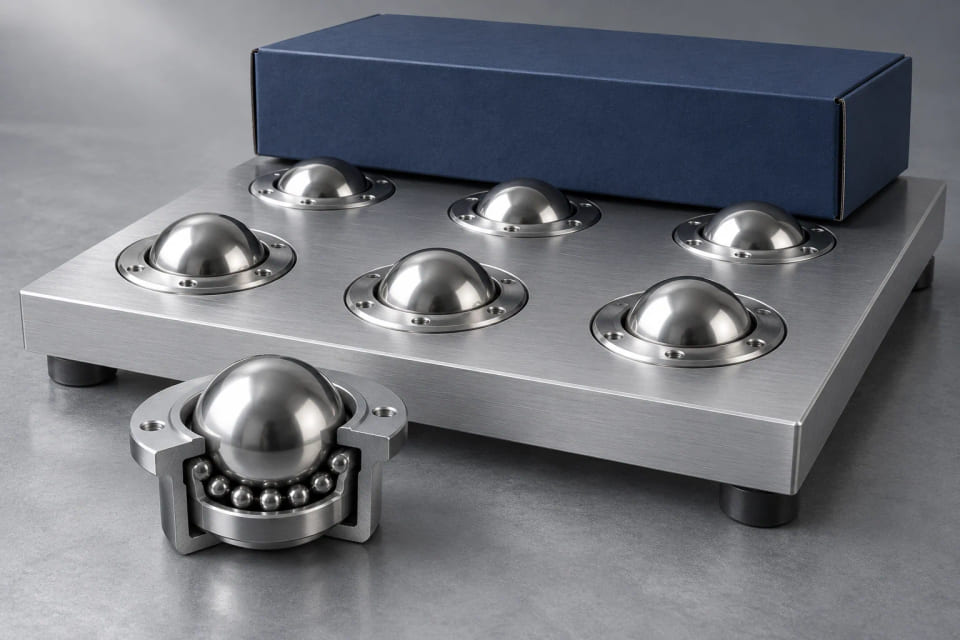

Eine Kugelrolle enthält eine vorstehende Tragkugel in einem Gehäuse, häufig abgestützt durch kleinere Kugeln, und ermöglicht so eine Bewegung in mehrere Richtungen. Spezifizieren Sie die große Tragkugel und die Stützelemente getrennt. Bei der Materialwahl sind die gehandhabte Oberfläche, Kontaktlast, Verunreinigung und Auslegung der gesamten Einheit zu berücksichtigen.
Hauptkugel und Stützkugeln erfüllen unterschiedliche Aufgaben
Die freiliegende Kugel berührt den bewegten Gegenstand; Stützelemente und Gehäuse leiten den Kontakt in die Montagekonstruktion weiter. Eine Anfrage zu Transportkugeln sollte das benötigte Bauteil benennen, da Abmessungen und Abnahmeanforderungen unterschiedlich sind.
Berücksichtigen Sie neben dem Kugelrollentisch auch die Unterseite des gehandhabten Gegenstands. Eine harte Metallkugel, ein weicherer Polymerkontakt und eine verunreinigte Kugeloberfläche können Glas, Blech oder Verpackungen unterschiedlich beeinflussen. Legen Sie Kriterien für Markierungen und Bewegung am tatsächlichen Werkstück fest.
Tragkugeln, gehandhabte Oberflächen und Einheitenanordnung.
Nutzen Sie diese Angaben, um aus einer Anwendungsbezeichnung eine aussagekräftige Anfrage zur Komponente und Lieferung zu machen.
| Auswahlparameter | Bedingungen beschreiben | Warum gehört dieser Punkt in die Anfrage? |
|---|---|---|
| Bauteilzuordnung | Haupttragkugel, Stützkugeln oder komplette Einheit. | Geben Sie für jeden Artikel eine eigene Spezifikation statt eines allgemeinen Durchmessers an. |
| Handhabte Oberfläche | Werkstückmaterial, Zustand der Unterseite und Grenzwerte für Markierungen. | Prüfen Sie mit dem tatsächlichen Gegenstand und einer repräsentativen Kontaktgeometrie. |
| Umgebung und Anordnung | Verunreinigung, Ausrichtung und Stützanordnung. | Anordnung und Montage der Einheit bestimmen die Lastverteilung. |
Materialien anhand der Funktion vergleichen.
Wählen Sie das Kugelmaterial passend zur gehandhabten Oberfläche und zur vollständigen Einheit. Eine Polymer-Kugel hinterlässt nicht bei jeder Last automatisch keine Spuren, und eine Edelstahlkugel macht einen verunreinigten Kugelrollentisch nicht sauber. Der Versuch sollte zu erwartende Partikel und die Reinigungspraxis berücksichtigen.
Klären Sie, ob nur Kugeln oder vollständige Kugelrollen angeboten werden. Tragfähigkeiten, Montageabmessungen und Ausrichtungsgrenzen beziehen sich auf die komplette Einheit und dürfen nicht aus der Materialbeschreibung einer losen Kugel abgeleitet werden.
| Material- oder Produktkandidat | Warum hier prüfen? | Was muss bestätigt werden? |
|---|---|---|
| Kugeln aus Chromstahl AISI 52100 | Bei spezifizierten gehärteten metallischen Trag- oder Stützelementen prüfen. | Geometrie und Schutz vor Umgebungseinflüssen bestätigen. |
| Kugeln aus Edelstahl 316 / 316L | Eine Edelstahloption für ausgewählte Anwendungen mit freiliegender Kugel. | Kontaktbeanspruchung prüfen; Korrosionsbeständigkeit ist keine Tragfähigkeitsangabe. |
| Kugeln aus Nylon / PA | Eine Polymeroption, die geprüft werden kann, wenn die Kontaktfläche die Auswahl bestimmt. | Verformung, Verschleiß und Maßverhalten in der Einheit prüfen. |
Dies sind Kandidaten zur Anwendungsprüfung. Die genaue Werkstoffgüte, Fertigteilspezifikation, der Lieferumfang und die Dokumente werden im Angebot bestätigt.
Musterprüfung festlegen.
Bewerten Sie Bewegung, Oberflächenmarkierungen und Kugelzustand an repräsentativen Werkstücken. Berücksichtigen Sie in der Prüfung das Stützmuster und erwartete Lageänderungen; dokumentieren Sie anschließend die freigegebene Komponente und Einheitenkonfiguration.
Diese Annahme vermeiden. Die Anzahl der Kugeln allein bestimmt nicht die Tragfähigkeit eines Kugelrollentischs.
Anwendungsübersicht erstellen
Fragen zur Anwendung.
Ist die Hauptkugel identisch mit den kleineren Stützkugeln?
Sie erfüllen gewöhnlich unterschiedliche Kontaktfunktionen. Identifizieren Sie jeden Artikel, seine Abmessungen und Abnahmeanforderungen.
Kann ich die Tragfähigkeit einer Einheit aus dem Kugeldurchmesser ableiten?
Maßgeblich sind Auslegung, Material, Ausrichtung und Montagebedingungen der vollständigen Einheit; der Kugeldurchmesser allein reicht nicht aus.
Warum eine Tragkugel aus Polymer vergleichen?
Die gehandhabte Oberfläche kann ein anderes Kontaktmaterial nahelegen, vorbehaltlich der Validierung von Last, Verschleiß und Abmessungen.
