Rückführbare Referenzkugeln
Referenzkugeln sind Messartefakte für definierte Prüf- oder Qualifizierungsaufgaben mit zugeordnetem Messwert und entsprechender Messunsicherheit. Eine Präzisionskugel wird erst dann zu einer geeigneten Referenz, wenn Geometrie, Montage, Kalibrierung und Einsatzbedingungen zum Messbedarf passen. Geben Sie Messgröße, Nenngröße, Zielunsicherheit, Form, Werkstoff, Montage und erforderliche Kalibrierdokumentation an; für diesen Dienstleistungskandidaten muss ein verifiziertes Kalibrierverfahren vor der Lieferbestätigung feststehen.
- Werkstoff / Konstruktion
- Werkstoff nach Messaufgabe ausgewählt; Kalibrierverfahren vorbehaltlich Projektprüfung
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Rückverfolgbare Referenzkugeln: Auswahlübersicht
Der wesentliche Unterschied zu einer gewöhnlichen Präzisionskugel ist der Messwert-Lieferumfang. Ein Nenndurchmesser, Toleranzbericht oder Werkstoffzertifikat begründet keinen zugeordneten Kalibrierwert mit Messunsicherheit und Rückverfolgbarkeit. Die Kugel muss zudem in der tatsächlichen Vorrichtung und im vorgesehenen Verfahren verwendbar sein. Diese Produktgruppe sollte daher als Projekt besprochen werden, das Komponentenauswahl und geeignetes Kalibrierverfahren verbindet. MEITUO beansprucht weder ein bestehendes akkreditiertes Labor noch eine NIST-Zertifizierung. Labor, Umfang, Nachweise und Abnahme sind für die konkrete Messaufgabe festzulegen, bevor eine Lieferung mit Kalibrierung zugesagt wird.
Messgröße und Messunsicherheitsanforderung definieren
Erläutern Sie den benötigten Messwert, die Verwendung der Kugel und die für die Aufgabe zulässige Unsicherheit. Durchmesser, Form und eine eingebaute Referenzposition sind unterschiedliche Messfragen. Fordern Sie Kalibrierbedingungen und Berichtsgrundlage an und benennen Sie die von Ihrem Qualitätssystem verlangte Dokumentation. Eine geringe Fertigungstoleranz ersetzt nicht die Kalibrierunsicherheit; Rückverfolgbarkeit allein belegt jedoch ebenso wenig, dass die Unsicherheit für die vorgesehene Messung ausreicht.
Montage, Identifikation und Einsatzbedingungen prüfen

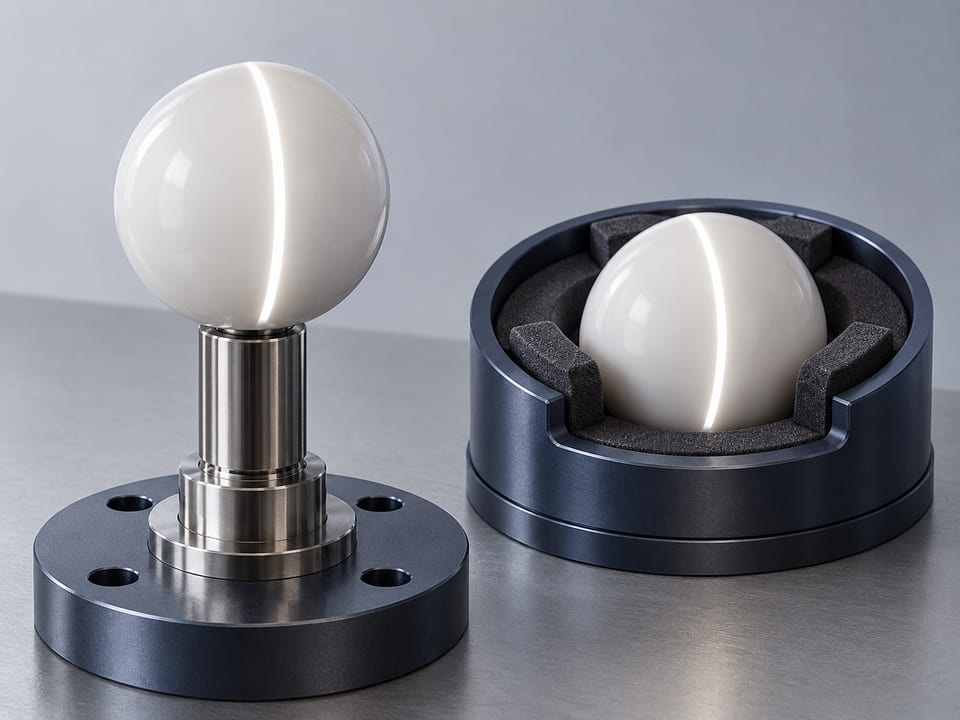

Geben Sie an, ob die Kugel lose, an einem Schaft befestigt oder in einer Vorrichtung eingebaut ist. Zugang, Befestigung und Temperatur können ihre Verwendung beeinflussen. Nennen Sie Instrument und Verfahren, damit Werkstoff- und Montagevorschlag bewertet werden können. Verknüpfen Sie die Identität des Artefakts mit seinem Bericht und legen Sie Handhabungs- und Prüfverfahren für den Anwender fest. Kalibrierintervalle sollten sich nach Anwendung und Nachweisen richten und nicht nach einem erfundenen universellen Zeitraum für alle Kugeln.
Spezifikationen für rückverfolgbare Referenzkugeln
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Messaufgabe | Messgröße, Instrument und vorgesehenes Verfahren angeben. | Die Kalibrierung muss die tatsächliche Messfrage beantworten. |
| Messunsicherheit und Bericht | Erforderliche Messunsicherheit, Bedingungen und Dokumentationsumfang angeben. | Ein Toleranz- oder Gut/Schlecht-Prüfbericht ist eine andere Leistung. |
| Montage und Werkstoff | Vorrichtung, Kontaktzugang, Umgebung und Werkstoffbeschränkungen angeben. | Das Artefakt muss im eingebauten Zustand verwendbar und geeignet bleiben. |
| Kalibrierverfahren | Labor, Umfang, Rückverfolgbarkeitsnachweise und Abnahme vor Lieferung festlegen. | Für diesen Dienstleistungskandidaten wird keine bestehende akkreditierte Kapazität vorausgesetzt. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen für rückverfolgbare Referenzkugeln
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.

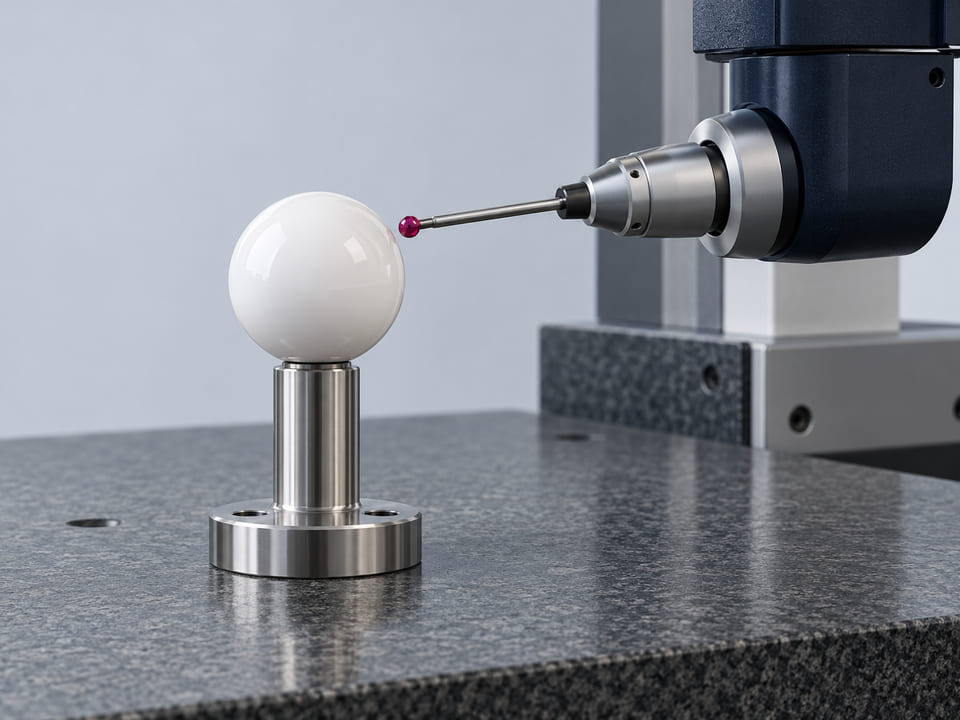

Referenzen zur Qualifizierung von Koordinatenmessgerät-Tastern
Eine Referenzkugel kann ein Qualifizierungsverfahren unterstützen, wenn zugeordnete Geometrie und Montage zum Instrument und zum Herstellerverfahren passen. Bestätigen Sie Tastzugang und den in der Software einzutragenden Wert. Kalibrierung des Bauteils und vollständige Leistungsbewertung des Koordinatenmessgeräts sind getrennte Tätigkeiten; spezifizieren Sie die Kugel für das vorgesehene Verfahren.
Vergleichsartefakte für Labore
Eine Kugel kann als stabiles Artefakt für einen definierten Maßvergleich dienen. Benennen Sie Messgröße, Kontaktmethode und Umgebung und legen Sie anschließend die für den Vergleich geeignete Kalibrierung und Messunsicherheit fest. Eine polierte Präzisionskomponente darf nicht allein deshalb als rückverfolgbare Referenz bezeichnet werden, weil sie in der Fertigung maßgeprüft wurde.
Projekte zur Instrumentenentwicklung
Verwendet eine neue Vorrichtung oder ein Messsystem eine Kugel, definieren Sie ihre Funktion, bevor Werkstoff oder Oberfläche ausgewählt werden. Vorgesehene Montage und Zugang können die sinnvolle Spezifikation beeinflussen. Trennen Sie Kalibrierung des Artefakts von der Validierung des vollständigen Instruments und benennen Sie Ergebnisse und Berichte, die für jede Projektphase erforderlich sind.
Alternativen zu rückverfolgbaren Referenzkugeln vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Kugeln aus Rubin oder Saphir als Bauteile | Verwenden Sie die Komponentenspezifikation, wenn eine harte Kontaktkugel, aber kein zugeordneter Kalibrierwert oder metrologischer Bericht zum Lieferumfang gehört. | Präzisionsgeometrie und Status als kalibrierte Referenz sind verschieden; verlangen oder behaupten Sie Rückverfolgbarkeitsdokumentation nur, wenn sie die tatsächliche Messaufgabe abdeckt. |
| Siliziumnitridkugeln als Bauteile | Ein spezifiziertes Keramikbauteil ist zu prüfen, wenn Werkstoffverhalten und Präzisionskontakt die Hauptanforderungen darstellen und kein kalibriertes Artefaktpaket benötigt wird. | Werkstoffidentität und Prüfung belegen keine Kalibrierunsicherheit; ein geeignetes Kalibrierverfahren ist nur bei entsprechendem Messbedarf hinzuzufügen. |
| Lagerstahlkugeln als Bauteile | Vergleichen Sie eine Präzisionsstahlkugel für ein gewöhnliches mechanisches Bauteil oder einen frühen Vorrichtungsprototyp, wenn Nenngröße und Geometrie die passende Anforderung darstellen. | Eine enge Fertigungstoleranz macht die Kugel nicht zu einer rückverfolgbaren Referenz; der Messwert-Lieferumfang muss separat spezifiziert und festgelegt werden. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu rückverfolgbaren Referenzkugeln
Was macht eine Kugel zu einer rückverfolgbaren Referenz?
Der relevante Messwert muss durch dokumentierte Kalibrierung und eine für die Referenzkette geeignete Messunsicherheit belegt sein. Für dieses Projekt müssen Labor und Bericht ausdrücklich festgelegt werden. Eine polierte Kugel oder ein dimensionaler Fertigungsprüfbericht ist nicht automatisch ein kalibriertes Referenzartefakt.
Ist eine enge Durchmessertoleranz dasselbe wie Messunsicherheit?
Nein. Eine Toleranz definiert einen Abnahmebereich für ein Bauteil; Messunsicherheit beschreibt die Unsicherheit eines Messergebnisses. Geben Sie beide an, falls erforderlich. Ein Artefakt kann eine enge Fertigungstoleranz erfüllen und dennoch den für die metrologische Aufgabe benötigten Kalibrierwert und die Messunsicherheit nicht besitzen.
Beansprucht MEITUO für diese Kugeln eine NIST-Zertifizierung?
Nein. Eine solche Zertifizierung oder vorhandene Laborkapazität wird nicht behauptet. Ein Projektkandidat erfordert ein geeignetes Kalibrierverfahren und Nachweise für das konkrete Ergebnis. Benennen Sie die Qualitätsanforderung, damit Labor, Umfang und Dokumentation vor einer Zusage zur Lieferung eines kalibrierten Produkts geprüft werden können.
Kann eine Referenzkugel ein vollständiges Koordinatenmessgerät kalibrieren?
Eine Kugel kann bestimmte Qualifizierungs- oder Prüfaufgaben unterstützen, belegt aber nicht allein die Leistung eines vollständigen Koordinatenmessgeräts für jede Messung. Folgen Sie dem Instrumentenverfahren und dem erforderlichen Prüfumfang. Kalibrierung des Artefakts, Qualifizierung der Sonde und Validierung des vollständigen Messsystems sind verwandte, aber getrennte Anforderungen.
Wie oft sollte die Kugel neu kalibriert werden?
Legen Sie das Prüfintervall anhand von Verwendung, Handhabung, Umgebung, Stabilitätsnachweisen und Ihrem Qualitätsverfahren fest. Es wird hier kein universelles Intervall behauptet. Prüfen Sie den Zustand nach Beschädigung, unklarer Handhabung oder veränderter Nutzung erneut und bewahren Sie die Identifikation auf, damit das Artefakt mit dem zutreffenden Bericht verknüpft bleibt.
Was sollte eine Anfrage zu Referenzkugeln enthalten?
Geben Sie Messaufgabe, Nenngröße, Anforderungen an Form und Oberfläche, Werkstoff- oder Montagebeschränkungen, Zielunsicherheit und erforderlichen Bericht an. Fügen Sie Instrumentenzugang und Nutzungsbedingungen hinzu. Anhand dieser Angaben lassen sich Bauteil und Kalibrierweg gemeinsam prüfen, bevor Machbarkeit, Lieferumfang und kaufmännische Bedingungen bestätigt werden.
