Kugeln aus massivem Elastomer

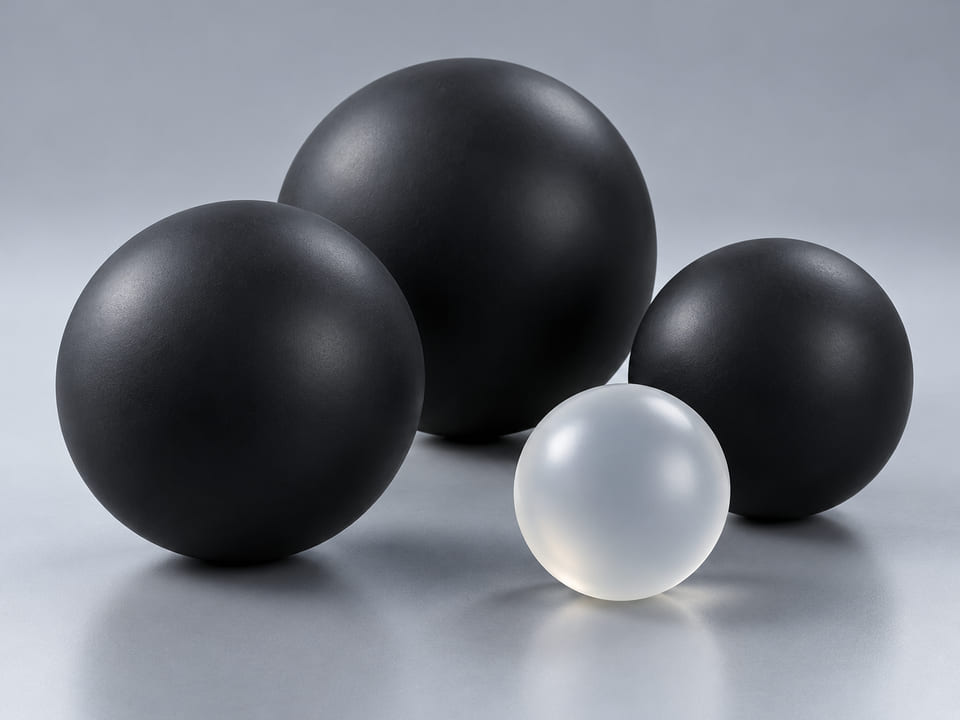

Voll elastische Kugeln bestehen ohne Metallkern aus Gummi oder Silikon und kommen für geeignete Dicht-, Sieb- und nachgiebige Kontaktanwendungen infrage. Ihr Verhalten hängt von der tatsächlichen Mischung, Härte, Geometrie und den Einsatzbedingungen ab. Anders als bei gummiummantelten Kugeln, reicht das Elastomer durch den gesamten Querschnitt. Legen Sie Medium, Temperatur, Kontaktzyklus und Abnahmemethode fest, bevor Sie eine Rezeptur auswählen. Dieses neue Sortiment wird projektbezogen geprüft; Machbarkeit und Musteranforderungen werden vor dem Angebot bestätigt.
- Werkstoff / Konstruktion
- Spezifizierte Elastomermischung
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Voll elastische Kugeln: Auswahlübersicht

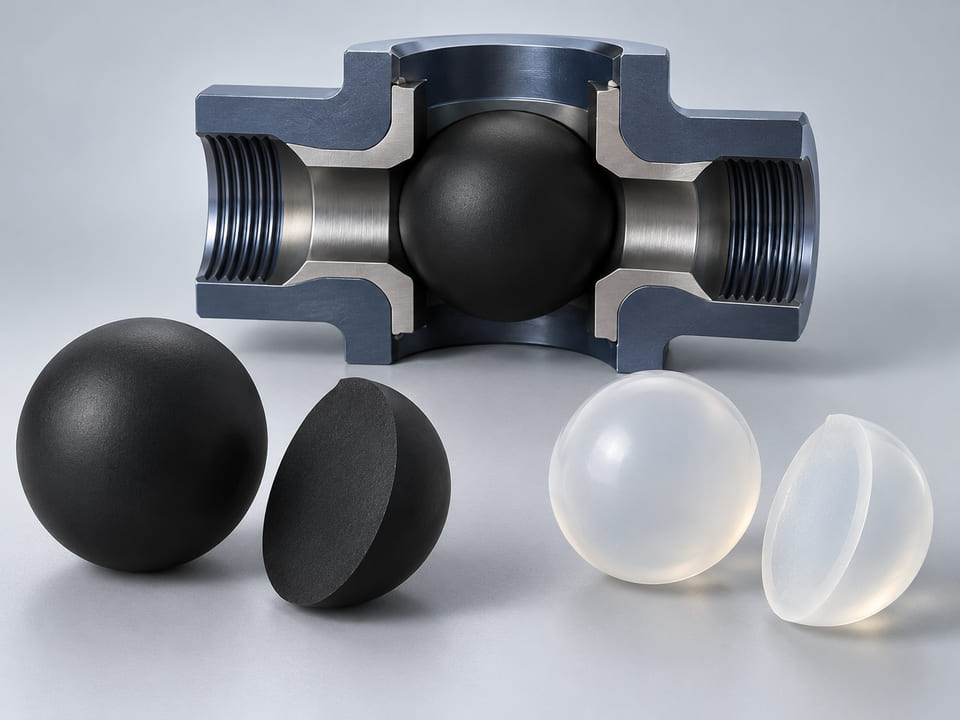

Eine voll elastische Kugel verformt sich über ihren gesamten Querschnitt und nicht nur über eine Beschichtung auf einem Metallkern. Dieser Unterschied wirkt sich auf Masse, Kompression und wiederholte Kontakte aus. Bei der Produktfreigabe sollte deshalb die Rezeptur angegeben werden, nicht nur eine Farbe oder eine allgemeine Gummigruppe. Formtrennlinien und Oberflächenzustand können an einer Dichtfläche wichtig sein, während bei Siebanwendungen möglicherweise eher die wiederholte Bewegung und Reinigung im Vordergrund stehen. Aus einem Rohgummidatenblatt lässt sich keine fertige Kugelspezifikation ableiten. Definieren Sie die Funktion und bewerten Sie die tatsächlich vorgeschlagene Mischung und Form.
Die Auswahl der Mischung beginnt mit dem Einsatzzyklus
Führen Sie normale Prozessflüssigkeiten, Reinigungsmittel und gelegentliche Einwirkungen getrennt auf. Geben Sie Temperatur, Dauer und an, ob die Kugel zwischen den Zyklen zusammengedrückt bleibt. NBR, EPDM und Silikon sind unterschiedliche Werkstoffgruppen und keine austauschbaren Varianten desselben Gummis. Anforderungen an einen kontrollierten Kontakt sollten die zutreffenden Unterlagen und die tatsächliche Rezeptur benennen. Die Farbe allein bestätigt weder Identität noch Rückverfolgbarkeit, und eine allgemeine Werkstoff-Beständigkeitstabelle kann nicht jedes Merkmal eines Formteils belegen.
Freien Durchmesser von der Verformung im Betrieb unterscheiden
Geben Sie die Abmessungen der unbelasteten Kugel und die Geometrie des umgebenden Sitzes oder Fachs an. Beschreiben Sie bei einem Dichtkontakt die erwartete Kompression und die funktionale Abnahme. Bei der Siebreinigung sind Fach- und Gewebeanordnung anzugeben, damit Bewegung und Oberflächenkontakt beurteilt werden können. Dauerverformung, Quellung oder Abrieb können die wirksame Geometrie mit der Zeit verändern. Ein aussagekräftiger Musterplan prüft daher den tatsächlichen Betriebszyklus und nicht nur das Aussehen einer neuen, unbelasteten Kugel.
Technische Daten voll elastischer Kugeln
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Rezeptur | Mischungskennung, Werkstoffgruppe und Dokumentation. | Allgemeine Gummibezeichnungen belegen nicht die Eignung des Fertigteils. |
| Freie Geometrie | Durchmessergrenzen, Formtrennlinie und Oberflächenkriterien. | Für die gelieferte Form ist eine messbare Abnahmegrundlage erforderlich. |
| Kontakt im Betrieb | Sitz, Kompression oder Bewegung im Fach. | Die Verformung im Betrieb unterscheidet sich von den unbelasteten Abmessungen. |
| Validierung des Einsatzes | Medium, Reinigung, Alterungszyklus und Musterabnahme. | Der konkrete Einsatz bestimmt die erforderliche Qualifizierung. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen voll elastischer Kugeln
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.

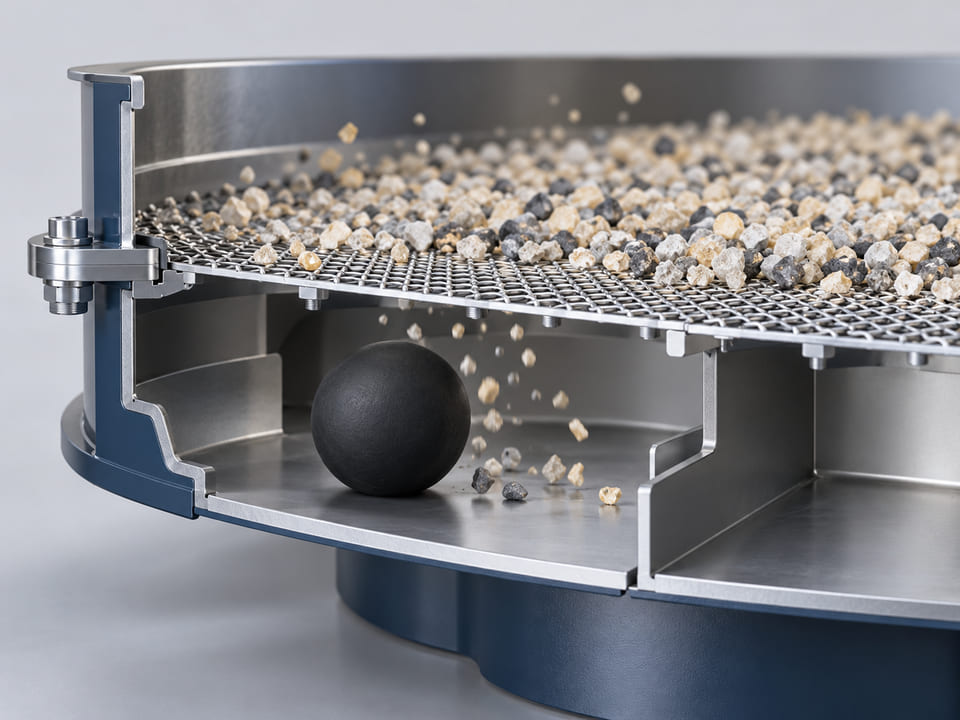

Fächer zur Siebreinigung
Eine Vollgummikugel kommt als bewegliches Element unter einem Sieb infrage, wenn der Kontakt dabei hilft, Öffnungen freizuhalten. Die Kugel muss in das Fach passen und für die Prozessumgebung geeignet sein. Prüfen Sie Verschleiß, mögliche Materialübertragung und den Reinigungszyklus, bevor Sie die Mischung freigeben.
Nachgiebige Dichtkontakte
Eine Elastomerkugel ohne Kern kann geprüft werden, wenn die Verformung ein beabsichtigter Teil der Dichtschnittstelle ist. Definieren Sie den Sitz, die Kompressionsbedingungen und das tatsächliche Medium. Da die unbelasteten Abmessungen allein die Form im Betrieb nicht beschreiben, ist eine geeignete Musterprüfung erforderlich.
Polsterung und weicher mechanischer Kontakt
Eine Kugel aus massivem Elastomer kann ein anderes Kontaktverhalten als Metall oder harter Kunststoff bieten. Die konkrete Rezeptur und der wiederholte Zyklus bestimmen ihre Eignung. Beschreiben Sie die umgebenden Werkstoffe und ob Oberflächenabdrücke, Rückstände oder eine bleibende Verformung die Baugruppe beeinträchtigen würden.
Alternativen zu voll elastischen Kugeln vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Gummiummantelte Kugeln mit Metallkern | Eine Konstruktion mit tragendem Kern kommt infrage, wenn die Baugruppe einen massiven Kern und eine nachgiebige, dem Fluid ausgesetzte Außenseite benötigt. | Der zusätzliche Kern verändert Masse und Steifigkeit; der Aufbau entspricht keinem durchgehend elastischen Querschnitt. |
| Polyurethankugeln | Polyurethan kommt infrage, wenn eine bestimmte Anforderung an elastomeren Verschleiß und mechanischen Kontakt diese Werkstoffgruppe relevant macht. | Auch Polyurethan muss nach Rezeptur und Einsatzbedingungen ausgewählt werden; eine allgemeine Gummieignung lässt sich nicht übertragen. |
| PTFE-Kugeln | Vergleichen Sie einen Fluorpolymerwerkstoff, wenn Medienbeständigkeit und reibungsarmer Kontakt wichtiger sind als die elastische Rückstellung des Werkstoffvolumens. | PTFE ist ein Thermoplast mit anderem Verformungsverhalten und bildet die Elastizität von Gummi nicht nach. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu voll elastischen Kugeln
Bedeutet „voll“, dass kein Metallkern vorhanden ist?
Ja. Bei diesem vorgeschlagenen Sortiment besteht der Querschnitt durchgehend aus Elastomer und nicht aus einem beschichteten Metallkern. Prüfen Sie beim Vergleich von Alternativen die angebotene Konstruktion und Mischung. Eine Kugel ohne Kern kann sich anders verhalten als eine ummantelte Kugel, selbst wenn Durchmesser und Außenfarbe ähnlich erscheinen.
Sind Silikon und EPDM austauschbar?
Nein. Es sind unterschiedliche Mischungsgruppen mit unterschiedlichem Verhalten gegenüber Flüssigkeiten, Temperatur und Kontakt. Geben Sie den gesamten Einsatzzyklus und die geltenden Dokumentationsanforderungen an. Die endgültige Auswahl sollte die tatsächliche Rezeptur benennen und durch geeignete Musterprüfungen statt allein durch die Bezeichnung der Werkstoffgruppe abgesichert werden.
Kann ich einen Härtewert vorgeben?
Sie können eine Zielhärte und das erforderliche Prüfverfahren als Teil der Spezifikation angeben. Sie muss zusammen mit Mischung, Abmessungen, Kontaktgeometrie und Einwirkung betrachtet werden. Ähnliche Härtemesswerte belegen keine identische Elastizität, Chemikalienbeständigkeit oder langfristige Rückstellung im tatsächlichen Gerät.
Können diese Kugeln unter einem Sieb eingesetzt werden?
Diese Anwendung kann geprüft werden, sofern Fachgeometrie, Prozessmaterial und Reinigungszyklus definiert sind. Bestätigen Sie den Verschleiß und alle für den Prozess relevanten Grenzwerte der Materialübertragung. Ein allgemeines Konzept zur Siebreinigung ist keine Freigabe für jedes Pulver, jede Flüssigkeit oder jede Umgebung mit kontrolliertem Kontakt.
Warum ist die Formteiloberfläche wichtig?
Eine Formtrennlinie oder eine lokale Oberflächenmarkierung kann einen schmalen Dichtkontakt beeinträchtigen oder unerwünschte Abdrücke verursachen. Definieren Sie den kritischen Kontaktbereich und den zulässigen Zustand. Optische und funktionale Abnahmekriterien können voneinander abweichen; falls erforderlich, sollte eine repräsentative visuelle Referenz die messbaren Anforderungen ergänzen.
Ist dieses Sortiment für meine Branche bereits qualifiziert?
Die Qualifizierung muss für die spezifizierte Mischung und Anwendung festgelegt werden. Dieses Sortiment wird projektbezogen geprüft; Machbarkeit und Musterbelege werden vor dem Angebot bestätigt. Geben Sie die zutreffenden Anforderungen frühzeitig an, damit Dokumentation, Validierungszuständigkeiten und Bauteilabnahme gemeinsam beurteilt werden können.
Angebot anfordern
Formulieren Sie die Anforderungen an voll elastische Kugeln als klare Anfrage an MEITUO Balls.
- Geben Sie Ihre Telefonnummer, E-Mail-Adresse und Nachricht an.
- Fügen Sie bei Bedarf Referenzdateien bei.
- Wählen Sie „Anfrage senden“.
Telefonnummer, E-Mail-Adresse und Nachricht sind erforderlich. Name, Unternehmen und Referenzdateien sind optional.
Werkstoffprüfung fortsetzen
Technische Referenzen und Hinweise zu Illustrationen
Referenzen zu Werkstofffamilien unterstützen die Vorauswahl. Für eine konkrete Anfrage sind genaue Güte, fertige Geometrie und Abnahme der Anwendung maßgeblich.
CGI-Illustrationen erläutern Konzepte zu Produkt, Anwendung oder Aufbau. Sie sind weder Fotografien noch gemessene Mikroskopaufnahmen, Baugruppenzeichnungen oder Prüfergebnisse.
