Hohle Kugeln aus Edelstahl
Edelstahl-Hohlkugeln sind kugelförmige Metallhohlkörper, die dort eingesetzt werden, wo eine Vollkugel unnötig schwer wäre oder den Auftrieb verändern würde. Zu den Anwendungen zählen Schwimmer, mechanische Baugruppen und architektonische Komponenten. Legen Sie Außendurchmesser, Wandanforderung, Nahtzustand, Befestigung und Einsatzumgebung vor der Angebotsanfrage fest. Eine Hohlform belegt weder Druckbeständigkeit noch Dichtheit; solche Anforderungen müssen für den vorgesehenen Einsatz geprüft und getestet werden.
- Werkstoff / Konstruktion
- Spezifizierte Edelstahlschale
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Edelstahl-Hohlkugeln: Auswahlübersicht
Eine Hohlkugel ist eine Schalenbaugruppe und keine kostengünstigere Vollkugel für Lager. Außendurchmesser, Wandverteilung, Fügeverfahren und Gesamtmasse beeinflussen ihr Verhalten. Eine sichtbare Naht kann bei einem Dekorationsteil akzeptabel, für einen wichtigen Roll- oder Dichtkontakt jedoch ungeeignet sein. Bei einem Schwimmer sind die verdrängte Flüssigkeit und die Masse der vollständigen Baugruppe getrennt zu berücksichtigen. Weder eine Edelstahlbezeichnung noch eine polierte Oberfläche beweisen, dass die Schale dicht ist. Geben Sie an, ob das Bauteil dekorativ ist, mechanisch belastet wird oder zu einer Füllstandsvorrichtung gehört.

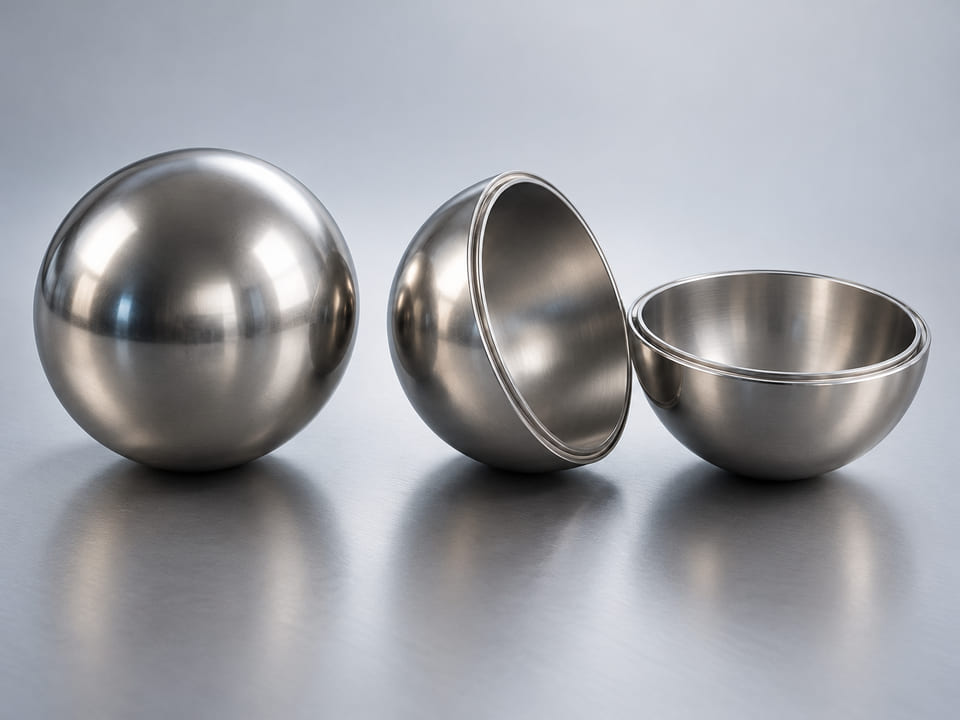

Schale und Fügestelle gemeinsam spezifizieren
Geben Sie Außendurchmesser, Wandzielwert und zulässige Abweichung an, wenn die Wanddicke relevant ist. Legen Sie Nahtposition, Oberflächenangleichung sowie etwaige Öffnungen oder Befestigungsmerkmale fest. Eine polierte Kugel kann ihre Fügestelle optisch verbergen und dennoch eine separate Dichtheitsprüfung erfordern. Wenn die Zeichnung statt der Wanddicke die Masse festlegt, erläutern Sie, welches Merkmal für die Abnahme maßgeblich ist. Änderungen an der Schalenkonstruktion sind als technische Änderungen zu behandeln, wenn sie Auftrieb, Steifigkeit oder mechanische Schnittstellen beeinflussen.
Kugel auf die Einsatzumgebung abstimmen
Eine Kugel im Außenbereich ist anderen Bedingungen ausgesetzt als eine in eine Prozessflüssigkeit eingetauchte Kugel. Beschreiben Sie das Fluid, die Reinigung und einen möglichen Druckunterschied über der Schale. Auch die Befestigung ist relevant: Ein angeschweißter Schaft oder Gewindebund verändert den örtlichen Aufbau und kann einen Leckpfad schaffen. Geben Sie Anforderungen für den montierten Schwimmer oder Halter an, statt anzunehmen, dass die lose Hohlkugel die Leistung des vollständigen Geräts festlegt.
Technische Daten von Edelstahl-Hohlkugeln
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Schalenform | Außendurchmesser, Abnahme nach Wanddicke oder Gesamtmasse und Formgrenzen. | Wanddicke und Masse müssen dem Funktionszweck entsprechen. |
| Fügestelle und Naht | Nahtposition, Grad der Oberflächenangleichung und zulässige sichtbare Spuren. | Die Fügestelle kann Aussehen und Kontakt beeinflussen. |
| Dichtheitsanforderung | Geben Sie an, ob Flüssigkeits- oder Gasdichtheit erforderlich ist, und legen Sie das Prüfverfahren fest. | Das Aussehen belegt keine dichte Konstruktion. |
| Befestigungen | Schaft, Bund oder Montagezeichnung und Umfang der kompletten Baugruppe. | Befestigungen verändern örtliche Belastung und Schwimmermasse. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen von Edelstahl-Hohlkugeln
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.
Flüssigkeitsstand-Schwimmer
Eine Hohlkugel kann in einer Füllstandsmessbaugruppe für Auftrieb sorgen. Zur maßgeblichen Masse zählen Befestigungen und eventuell eingedrungene Flüssigkeit. Definieren Sie das tatsächliche Fluid und die Betriebsbedingungen und bitten Sie um eine Validierung der vollständigen Schwimmerkonfiguration, statt nur die Außenfläche der Kugel freigeben zu lassen.
Gewichtsempfindliche Mechanismen
Eine Schalenkonstruktion kann die bewegte Masse verringern, wenn eine massive Metallkugel nicht erforderlich ist. Steifigkeit, Kontakt und örtliche Befestigungslasten müssen weiterhin beurteilt werden. Erläutern Sie, welche Oberfläche die Last trägt und ob Rundheitsänderungen oder die Naht den umgebenden Mechanismus beeinflussen würden.
Architektonische Komponenten
Eine Edelstahl-Hohlkugel kann für dekorative oder konstruktive Baugruppen geprüft werden, bei denen Aussehen und Befestigung für die Beschaffung ausschlaggebend sind. Vereinbaren Sie sichtbare Oberfläche, Nahtabnahme, Umwelteinwirkung und Befestigungsdetails. Die Freigabe für Dekorationszwecke ist getrennt von einer tragenden oder druckbezogenen Verwendung zu behandeln.
Alternativen zu Edelstahl-Hohlkugeln vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Vollkugeln aus Edelstahl | Wählen Sie eine Vollkugel, wenn konzentrierter Kontakt oder Maßanforderungen maßgeblich sind und die zusätzliche Masse akzeptabel ist. | Eine Vollkugel bietet nicht dieselben Auftriebs- oder Masseeigenschaften wie eine gleich große Hohlschale. |
| Gummibeschichtete Kugeln | Ein Verbundwerkstoff außen kommt infrage, wenn nachgiebiger Kontakt und ein dem Fluid ausgesetztes Elastomer Teil der Funktionsauslegung sind. | Eine Beschichtung bildet eine zusätzliche Werkstoffschnittstelle und belegt für sich weder Auftrieb noch Dichtheit eines Hohlkörpers. |
| Gewindekugeln | Vergleichen Sie eine Kugel mit Montagefokus, wenn ein Innengewinde die zentrale Schnittstelle und eine Gewichtsreduzierung der Schale zweitrangig ist. | Ein Gewindemerkmal zur Montage erfordert eine eigene Prüfung von Wandung und Belastung; es lässt sich ohne Bewertung nicht einfach einer dünnen Schale hinzufügen. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu Edelstahl-Hohlkugeln
Schwimmt jede Edelstahl-Hohlkugel?
Nein. Der Auftrieb hängt von der Gesamtmasse der Baugruppe und der verdrängten Betriebsflüssigkeit ab, nicht allein davon, dass ein Hohlraum vorhanden ist. Befestigungen, Wanddicke und möglicher Flüssigkeitseintritt sind relevant. Geben Sie Fluid und vollständige Schwimmerkonfiguration an, damit das vorgesehene Verhalten beurteilt werden kann.
Ist eine polierte Hohlkugel automatisch dicht?
Nein. Die optische Oberfläche und die Unversehrtheit der Naht sind getrennte Anforderungen. Geben Sie an, ob die Anwendung eine Dichtheitsprüfung benötigt, welches Medium verwendet wird und wie die Abnahme definiert ist. Eine Dekorationskugel sollte ohne Nachweis nicht als dichter Schwimmer behandelt werden.
Kann ich die Edelstahlsorte festlegen?
Ja. Geben Sie die geforderte Sorte an oder beschreiben Sie die Umgebung zur Werkstoffprüfung. Die ausgewählte Legierung muss weiterhin zum Medium, zur Reinigung und zur Einwirkung passen. Die endgültige Bestätigung sollte sowohl das Schalenmaterial als auch etwaige Befestigungs- oder Fügematerialien umfassen.
Können Hohlkugeln als Lagerelemente eingesetzt werden?
Erst nachdem die vollständigen Kontakt- und Verformungsanforderungen geprüft wurden. Eine dünne Schale verhält sich anders als eine massive Lagerkugel und bietet möglicherweise nicht die erforderliche Steifigkeit oder Oberflächenintegrität. Ersetzen Sie ein massives Rollelement nicht allein deshalb, weil der Außendurchmesser identisch ist.
Was sollte die Zeichnung zeigen?
Zeigen Sie Durchmesser, Wand- oder Massenanforderung, Nahtabnahme, Oberflächenfinish, Öffnungen und Befestigungsschnittstellen. Wird die Kugel als Schwimmer eingesetzt, beziehen Sie die vollständige Baugruppe ein. Kennzeichnen Sie, welche Merkmale an der losen Schale geprüft werden und welche erst nach Befestigung oder Fügung verifiziert werden.
Worin unterscheidet sich ein Dekorationsauftrag von einem Schwimmerauftrag?
Bei einem Dekorationsauftrag können Aussehen, Montage und Außenbewitterung im Vordergrund stehen; bei einem Schwimmerauftrag müssen zusätzlich das Fluid, die Massenbilanz und die Dichtheitsanforderung festgelegt werden. Erläutern Sie den Einsatz bereits bei der Anfrage. Eine gemeinsame Außenform macht die Abnahmeanforderungen nicht austauschbar.
Angebot anfordern
Formulieren Sie die Anforderungen an Edelstahl-Hohlkugeln als klare Anfrage an MEITUO Balls.
- Geben Sie Ihre Telefonnummer, E-Mail-Adresse und Nachricht an.
- Fügen Sie bei Bedarf Referenzdateien bei.
- Wählen Sie „Anfrage senden“.
Telefonnummer, E-Mail-Adresse und Nachricht sind erforderlich. Name, Unternehmen und Referenzdateien sind optional.
