PMMA-Acrylkugeln
PMMA-Kugeln sind Acrylkugeln für Anwendungen, bei denen Transparenz, geringe bewegte Masse und sichtbare Bauteilbewegungen wichtig sind. Sie kommen für Flüssigkeitsanzeigen, ausgewählte Rückschlagventile und Sichtbaugruppen in Betracht, doch optische Klarheit belegt weder Linsenqualität noch chemische Verträglichkeit. Geben Sie Harzgüte, Durchmesser, Grenzwerte für Oberflächenfehler, Betriebsflüssigkeit, Stoßbedingungen und optische Anforderungen an, bevor Sie eine Acrylkugel für die fertige Baugruppe freigeben.
- Werkstoff / Konstruktion
- Polymethylmethacrylat; Güte und optische Anforderungen spezifiziert
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
PMMA-Acrylkugeln: Auswahlübersicht
Eine klare Acrylkugel kann Bewegungen sichtbar machen und wiegt weniger als ein Glas- oder Metallelement. Dieser Vorteil ist bei Anzeigen nützlich, bringt jedoch eigene Abnahmeanforderungen mit sich: Trübung, Kratzer, Einschlüsse und Polierspuren können wichtig sein, auch wenn der Durchmesser stimmt. PMMA muss außerdem hinsichtlich Spannungsrissen geprüft werden, die durch das Zusammenspiel von Kontaktspannung, Reinigern und Prozessflüssigkeiten entstehen können. Ein transparentes Produktfoto belegt weder Transmission und Brennverhalten noch eine qualifizierte optische Oberfläche. Unterscheiden Sie in Zeichnung und Angebot klar zwischen einer optisch klaren Industriekugel und einer Präzisionslinsenkugel.
Optische Qualität getrennt von der Kugelgeometrie spezifizieren
Geben Sie an, ob Klarheit nur kosmetisch ist, der Beobachtung von Bewegungen dient oder Teil einer optischen Funktion ist. Legen Sie für kosmetische Teile oder Anzeigen zulässige Kratzer, Blasen und Trübung mit einem vereinbarten Betrachtungsverfahren fest. Geben Sie für optische Anwendungen relevante Anforderungen an Transmission, Oberfläche und Wellenfront an, statt nur das Wort klar zu verwenden. Durchmesser und Rundheit bleiben separate Abnahmekriterien; eine hervorragende optische Politur kann keine Kugel ausgleichen, die in ihrer Führung klemmt oder die kalibrierte Durchflussanzeige verändert.
Chemischen Kontakt gemeinsam mit mechanischer Spannung prüfen
Eine Flüssigkeit kann bei kurzem Eintauchen unproblematisch erscheinen und dennoch Schäden verursachen, wenn die Kugel belastet auf einem Sitz aufliegt oder wiederholt gereinigt wird. Beziehen Sie Lösungsmittel, alkoholhaltige Reiniger, Detergenzien und verbleibende Montagespannungen in die Bewertung ein. Prüfen Sie mit tatsächlicher Konzentration und Expositionszyklus. Bei Stoß, Temperaturänderungen oder Folgen eines Sprödbruchs vergleichen Sie Glas, ein anderes Polymer oder eine Neukonstruktion, statt geringes Gewicht als einziges Auswahlkriterium zu behandeln.
Spezifikationen für PMMA-Acrylkugeln
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Optischer Zweck | Geben Sie kosmetische Klarheit, Bewegungsbeobachtung oder eine definierte Linsenfunktion an. | Diese Funktionen erfordern unterschiedliche Prüfverfahren und lassen sich nicht durch eine Farbangabe erfassen. |
| Optische Abnahme | Spezifizieren Sie Kratzer, Blasen, Trübung und Betrachtungsbedingungen. | Optisch kritische Bauteile benötigen Kriterien zusätzlich zu Durchmesser und Rundheit. |
| Chemische Exposition | Listen Sie Prozessflüssigkeiten und Reinigungschemikalien bei tatsächlicher Konzentration und Belastung auf. | Spannungsrisse können vom Zusammenwirken von Medium und Kontaktlast abhängen. |
| Anzeigefunktion | Geben Sie Flüssigkeitsbedingungen, Führungen und Kalibrierungs- oder Bewegungskriterien an. | Ein anderer Werkstoff oder eine andere Masse der Kugel kann das Verhalten des montierten Instruments verändern. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen für PMMA-Acrylkugeln
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.

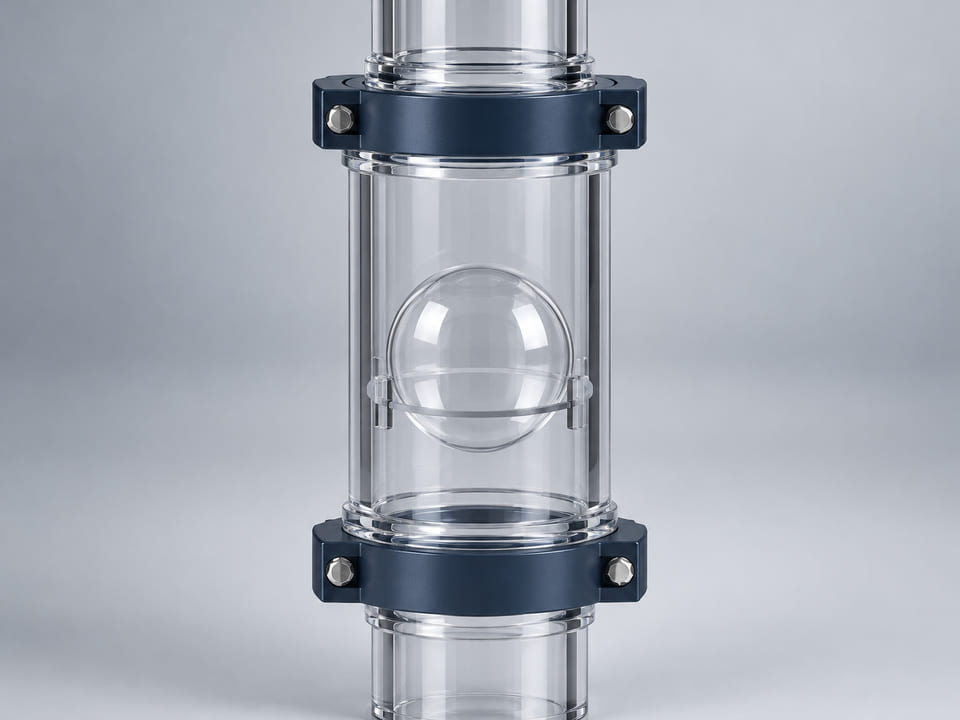

Sichtbare Durchflussanzeigen
Acrylkugeln können Bedienern helfen, das bewegte Element in einem transparenten Fluidkanal zu beobachten. Durchmesser, Masse und Oberflächenzustand beeinflussen das Funktionsverhalten. Legen Sie Kalibrierung und Klemmkriterium der Anzeige anhand des montierten Geräts fest, besonders wenn sich Viskosität oder Temperatur der Flüssigkeit im normalen Betriebszyklus ändern.
Ausgewählte transparente Ventilbaugruppen
PMMA kann geprüft werden, wenn eine nichtmetallische Kugel in einem verträglichen Fluid sichtbar bleiben soll. Bewerten Sie Sitzlast und chemische Exposition gemeinsam. Ein erfolgreicher Werkstoff-Eintauchtest belegt keine Dichtheit. Prüfen Sie die Kugel nach wiederholtem Schließen und Reinigen statt nur in einer neuen Baugruppe.
Sicht- und optische Unterbaugruppen
Eine klare Kugel kann Anzeige-, Lichtführungs- oder Lehrkomponenten unterstützen, sofern die optische Anforderung präzise beschrieben wird. Soll die Kugel Licht fokussieren, geben Sie Linsenspezifikation und Werkstoffdaten an. Eine Industriekugel aus Acryl darf ohne geeignete Nachweise zu Oberfläche und Leistung nicht als optische Qualitätslinse dargestellt werden.
Alternativen zu PMMA-Acrylkugeln vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Kalk-Natron-Glas | Vergleichen Sie Glas, wenn Kratzfestigkeit, Masse oder Beständigkeit gegenüber einer bestimmten kompatiblen Flüssigkeit wichtiger ist als das geringe Gewicht von Acryl. | Bewerten Sie Stoß und Temperaturschock neu; ein härterer transparenter Werkstoff kann ein anderes Bruchrisiko mit sich bringen und das Anzeigeverhalten verändern. |
| Borosilikatglas | Prüfen Sie Borosilikatglas, wenn chemische Beständigkeit und Temperaturwechsel bei der Suche nach einer transparenten Alternative für Laborgeräte ausschlaggebend sind. | Auch genaue Glaszusammensetzung und Fertigteilgeometrie müssen validiert werden; eine Verbesserung innerhalb einer Werkstofffamilie ist keine allgemeine Freigabe für Temperaturschock. |
| POM / Acetal | Vergleichen Sie Acetal, wenn optische Sichtbarkeit zugunsten anderer mechanischer Kontakt- und Maßstabilitätseigenschaften entfallen kann. | Eine undurchsichtige Kugel verändert Sichtprüfung und Sensorik. Bestätigen Sie daher, ob Sichtbarkeit für Bediener oder Sensor erforderlich ist. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu PMMA-Acrylkugeln

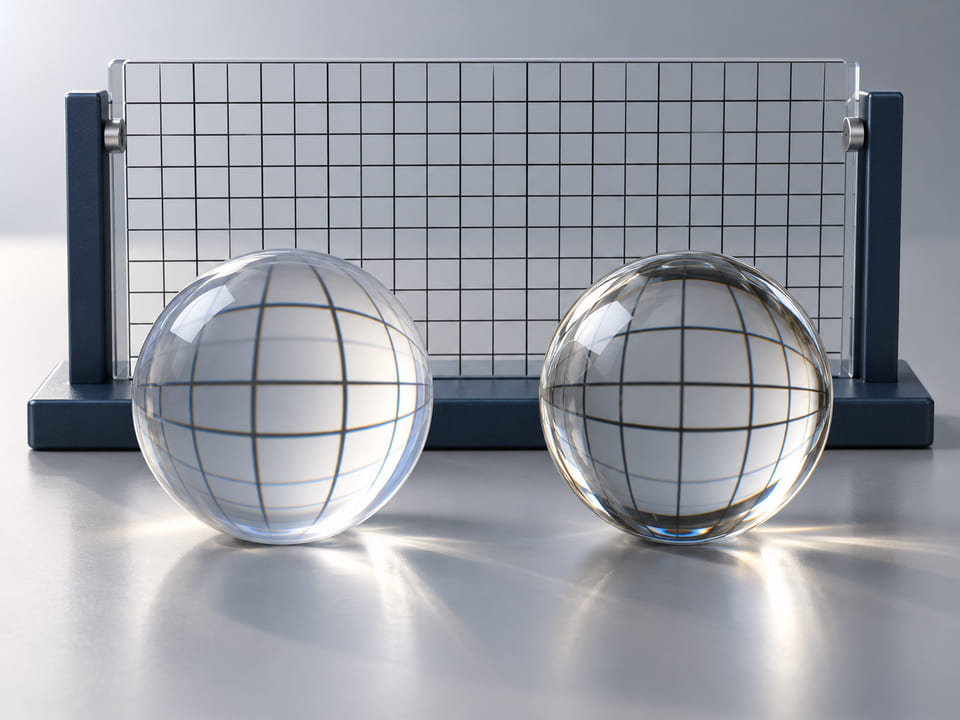

Sind PMMA-Kugeln dasselbe wie Glaskugeln?
Nein. PMMA ist ein Acrylpolymer und unterscheidet sich von Glas in Masse, Verformung, Kratzfestigkeit und chemischem Verhalten. Beide können transparent aussehen, doch daraus folgt keine Austauschbarkeit in Ventilen, Anzeigen oder optischen Baugruppen. Vergleichen Sie die relevante Betriebsanforderung, bevor Sie den Werkstoff auswählen.
Können Acrylkugeln als Linsenkugeln eingesetzt werden?
Nur wenn die optische Spezifikation ausdrücklich festgelegt und erfüllt wird. Visuelle Transparenz allein belegt weder Oberflächenqualität und Brechungsverhalten noch Transmission im geforderten Wellenlängenbereich. Geben Sie an, ob es sich um ein sichtbares Industrieelement oder eine Linse handelt, damit Angebot und Abnahmeverfahren der tatsächlichen Funktion entsprechen.
Beschädigen Reinigungsmittel PMMA?
Einige Chemikalien können Quellen oder Spannungsrisse verursachen, besonders wenn mechanische Spannung vorliegt. Geben Sie Reiniger, Konzentration, Temperatur und Expositionszyklus genau an. Validieren Sie vor Freigabe einer Reinigungsmethode sowohl das montierte Kontaktteil als auch das Eintauchverhalten, besonders bei eng passenden oder optisch kritischen Kugeln.
Warum ist die Oberflächenprüfung wichtig?
Kratzer, Trübung und Einschlüsse können Sichtbarkeit oder optisches Verhalten beeinträchtigen, auch wenn die Maßprüfung bestanden ist. Vereinbaren Sie vor der Bemusterung Beleuchtung, Betrachtungsabstand und Fehlergrenzen. So vermeiden Sie Uneinigkeit, wenn eine Partei den Durchmesser bewertet und die andere die Optik oder eine nicht ausdrücklich vereinbarte optische Anforderung beanstandet.
Kann PMMA eine Glaskugel in einem Durchflussmesser ersetzen?
Das Instrument muss neu kalibriert oder validiert werden, da sich Masse und Werkstoffwechselwirkung ändern. Stimmen Sie die physische Größe zunächst nur als Ausgangspunkt ab. Prüfen Sie Bewegung, Klemmen, Medienverträglichkeit und Anzeigewert über den Betriebsbereich, bevor Sie den Ersatz in einem bestehenden Gerät freigeben.
Was sollte eine Anfrage für Acrylkugeln enthalten?
Geben Sie Durchmesser, Menge, Harz- oder Güteanforderung und den Zweck der Transparenz an. Ergänzen Sie Grenzwerte für optische oder kosmetische Fehler, Medien- und Reinigungsbelastung, Kontaktlast und Zeichnung. Geben Sie an, ob Muster eine Funktions- oder optische Prüfung in der montierten Baugruppe bestehen müssen, damit die kaufmännische Prüfung die tatsächliche Abnahmeanforderung abdeckt.
