Kugelhalter und Lagerkäfige
Kugelhalter, Wälzlagerkäfige und Kugelabstandshalter halten Wälzkörper auf Abstand und unterstützen deren Führung innerhalb einer spezifizierten Baugruppe. Es handelt sich um Funktionsbauteile und nicht um einen Ersatz für Lagerringe oder ein vollständiges Lager mit Tragfähigkeitsangabe. Legen Sie anhand der Zeichnung Kugelanordnung, Taschengestaltung, Führungsflächen, Werkstoff und Montagefreiräume fest. Betriebsdrehzahl, Schmierstoff, Temperatur und Handhabungsanforderungen helfen bei der Beurteilung, ob ein vorgeschlagener Käfig für den Mechanismus geeignet ist.
- Werkstoff / Konstruktion
- Käfigwerkstoff und Konstruktion laut Zeichnung; Kugelbestückung separat spezifiziert
- Grundlage der Spezifikation
- Zeichnung, Durchmesser und Abnahme
- Grundlage der Bestellung
- Muster- und Produktionsmengen
Kugelhalter und Wälzlagerkäfige: Auswahlübersicht
Die Aufgabe des Käfigs besteht darin, Abstand und Bewegung der Wälzkörper zu steuern. Kugeln und Laufbahnen übernehmen den hauptsächlichen Wälzkontakt; Aussehen oder Kugelzahl des Käfigs legen die Tragfähigkeit des Lagers nicht eigenständig fest. Konstruktionen unterscheiden sich außerdem darin, ob der Käfig von den Wälzkörpern oder einer anderen Fläche geführt wird, wie die Taschen die Kugeln halten und ob er leer oder montiert geliefert wird. Diese Details sind für Passung, Handhabung und Schmierstoffzugang wichtig. Ein als Kugelhalter beschriebenes Produkt sollte daher anhand einer Bauteilzeichnung und der Baugruppenfunktion spezifiziert werden und nicht anhand einer allgemeinen Liste von Kugeldurchmessern.
Taschen, Führungen und Bauraum definieren
Geben Sie Kugeldurchmesser, Anzahl und Anordnung zusammen mit Taschen- und Führungsgeometrie an. Nennen Sie verfügbaren Einbauraum und freigegebene Spielgrundlage. Wird das Bauteil als Baugruppe mit gehaltenen Kugeln geliefert, spezifizieren Sie Kugelwerkstoff und -geometrie getrennt vom Käfig. Ein leerer Abstandshalter und ein montierter Kugelkäfig sind unterschiedliche Lieferumfänge. Verknüpfen Sie Zeichnungsrevision und Musterfreigabe, damit ein ähnlich aussehendes Bauteil keine abweichende Taschensitz- oder Führungsbedingung verdeckt.
Bei der Werkstoffwahl Schmierstoff und Temperatur einbeziehen

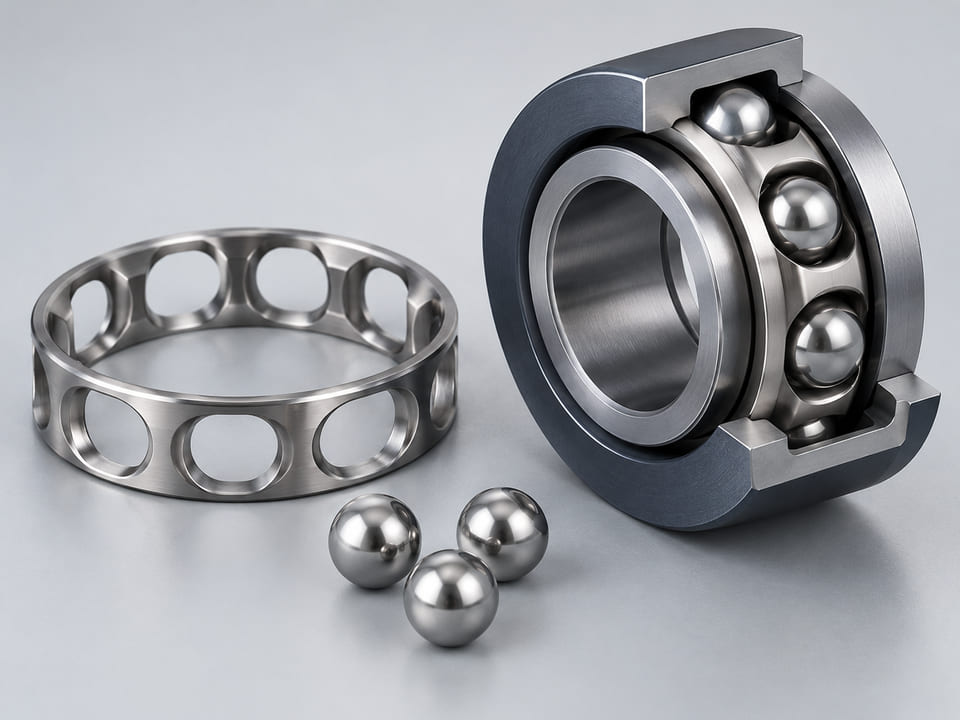

Spezifizieren Sie den für die Konstruktion erforderlichen Werkstoff und Aufbau oder beschreiben Sie die Betriebsbedingungen, falls ein Vergleich nötig ist. Temperatur, Schmierstoff, Reinigungschemikalien und Handhabung können den Käfig anders beeinflussen als die Wälzkörper. Ein Polymerkäfig, ein gestanzter Metallabstandshalter und ein bearbeiteter Halter erfordern jeweils eine eigene Bewertung statt einer pauschalen Werkstoffrangfolge. Bestätigen Sie, ob die Konstruktion Montagehalt, Führung oder eine andere Funktion benötigt, und benennen Sie die Prüfungen auf Bauteilebene, die den zulässigen Betrieb belegen.
Spezifikationen für Kugelhalter und Wälzlagerkäfige
Definieren Sie das Bauteil anhand der folgenden Anforderungen. Geben Sie Sollwerte und Abnahmemethode an; das Angebot dokumentiert den vereinbarten Werkstoff, die Geometrie, Prüfung und den Lieferumfang.
| Anforderung | Was festzulegen ist | Warum es wichtig ist |
|---|---|---|
| Baugruppendefinition | Leeren Halter oder montierten Kugelkäfig, Zeichnungsrevision und Funktion angeben. | Vermeidet Unklarheiten darüber, welche Bauteile zum Lieferumfang gehören. |
| Taschen- und Führungsgeometrie | Kugelanordnung, Taschenabmessungen, Führungsflächen und Spielgrundlage angeben. | Steuert Passung und Bewegung statt nur des Nenndurchmessers der Kugel. |
| Käfigwerkstoff | Konstruktion, Schmierstoff, Temperatur und Reinigungsexposition spezifizieren. | Unterstützt die Werkstoffverträglichkeit innerhalb des Mechanismus. |
| Kugel- und Validierungsumfang | Kugelspezifikation separat sowie Prüfung der vollständigen Baugruppe definieren. | Hält die Abstandhalterfunktion von einer Tragfähigkeits- oder Lebensdauerzusage für das Lager getrennt. |
Zeichnung und Maßabnahme
Geben Sie Zeichnungsstand und Nennmaße mit Einheiten an. Benennen Sie Anforderungen an Form, Oberfläche und Passung jeweils einzeln; eine Werkstoffbezeichnung allein definiert kein fertiges Bauteil. Dient ein vorhandenes Muster als Referenz, beschreiben Sie den Verschleiß und bestätigen Sie die vorgesehenen Abnahmegrenzen.
Bestell- und Prüfumfang
Trennen Sie Mustermengen vom Produktionsbedarf. Geben Sie erforderliche Prüfunterlagen, Chargenkennzeichnung, Sauberkeit und Verpackung an. Ein vorgeschlagener Ersatz oder eine Änderung der Bauteilspezifikation ist vor der Freigabe zu prüfen; das Angebot bestätigt den vereinbarten Umfang.
Wenn numerische Leistungswerte benötigt werden, müssen Werkstoff, Bedingungen und Nachweise dazu angegeben sein. Typische Rohstoffdaten sind nicht als garantierte Leistung eines fertigen Bauteils zu verstehen.
Anwendungen für Kugelhalter und Wälzlagerkäfige
Beginnen Sie mit dem tatsächlichen Mechanismus und den Einsatzbedingungen. Für jede Verwendung ist unten angegeben, welche Informationen eine sinnvolle technische Prüfung ermöglichen.

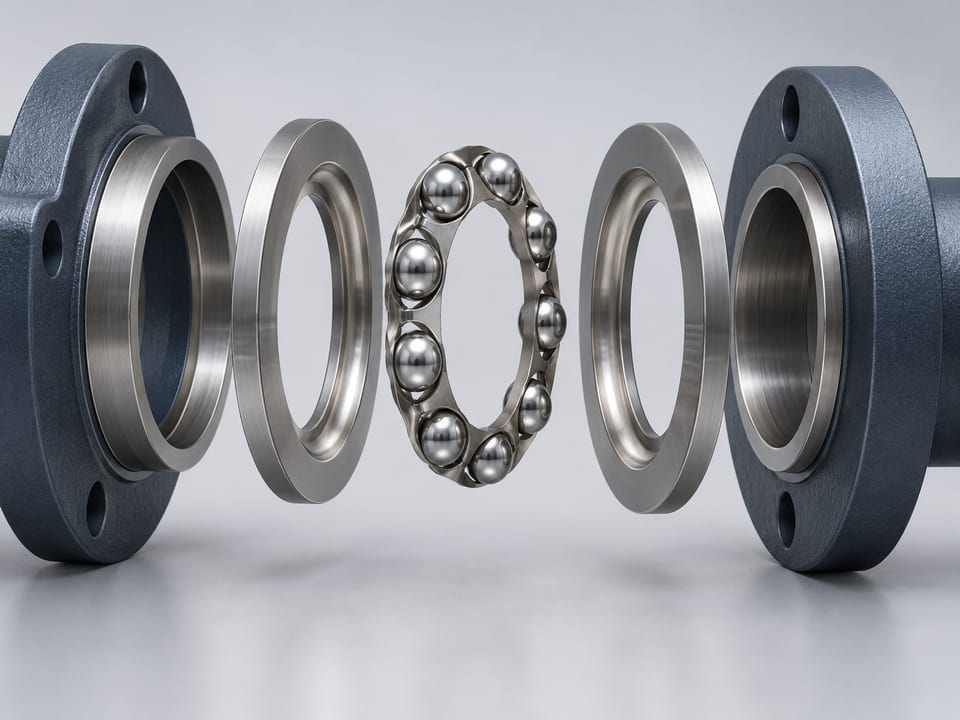

Bewegungsbaugruppen für leichte Beanspruchung
Ein Kugelhalter kann daraufhin bewertet werden, den Abstand in einem festgelegten Bewegungsmechanismus zu halten. Die umgebenden Laufbahnen oder Ringe müssen weiterhin den tatsächlichen Kontakt aufnehmen können. Beschreiben Sie die vollständige Anordnung und weisen Sie dem Abstandshalter allein keine Tragfähigkeit zu.
OEM-Entwicklung von Käfigen und Abstandshaltern
Ein zeichnungsbasiertes Projekt kann Taschengestaltung, Werkstoff und Einbauanforderungen für einen neuen Halter festlegen. Die Musterprüfung sollte Montage, Führung und Kontakt mit den Wälzkörpern berücksichtigen. Änderungen am Kugelsatz oder Schmierstoff können auch eine erneute Käfigprüfung erfordern.
Austausch- und Montageprogramme
Ein Ersatzkäfig sollte dem ursprünglich freigegebenen Bauteil entsprechen, einschließlich Führungs- und Taschendetails, die auf einem Foto möglicherweise nicht sichtbar sind. Prüfen Sie den Zustand von Kugeln und Laufbahnen als Teil des Mechanismus. Bestätigen Sie, ob ein leerer Käfig oder ein montierter Wälzkörpersatz geliefert wird.
Alternativen zu Kugelhaltern und Wälzlagerkäfigen vergleichen
Vergleichen Sie anhand der entscheidenden Anforderung. Gleicher Nenndurchmesser oder ähnliches Aussehen belegen keine werkstoffliche oder funktionale Gleichwertigkeit.
| Alternative | Wann sie zu prüfen ist | Zu bewertender Zielkonflikt |
|---|---|---|
| Zylinder- und Nadellaufrollen | Prüfen Sie die separate Wälzkörperfamilie, wenn die Anfrage Rollen oder eine freigegebene Rollenbaugruppe statt eines Kugelabstandshalters erfordert. | Ein Käfig mit Kugeltaschen führt nicht automatisch Rollen; eine lose Rolle hält für sich genommen weder Abstand noch Position. |
| Kugeln aus Chromstahl AISI 52100 | Spezifizieren Sie Kugeln separat, wenn eine freigegebene Käfigbaugruppe gehärtete Stahlwälzkörper mit festgelegter Geometrie und Gruppierung benötigt. | Der Kugelwerkstoff legt weder Taschenspiel und Käfigfestigkeit noch die Tragfähigkeit des vollständigen Lagers fest. Stimmen Sie beide Bauteilspezifikationen mit der Zeichnung ab. |
| POM-Kugeln | Polymerkugeln kommen nur infrage, wenn die Mechanismuskonstruktion ausdrücklich ein anderes Wälz- oder Kontaktelement in einer verträglichen Anordnung zulässt. | Eine Änderung von Kugelsteifigkeit, Wärmeausdehnung und Oberflächenverhalten kann andere Abnahmebedingungen für Tasche und Führung erfordern; eine automatische Baugruppenverträglichkeit ist nicht gegeben. |
Diese Links führen zu den entsprechenden Produktseiten dieser Sammlung. Die endgültige Auswahl richtet sich nach Ihrer vollständigen Spezifikation und der vereinbarten Validierung.
Häufige Fragen zu Kugelhaltern und Wälzlagerkäfigen
Trägt ein Kugelhalter die Lagerlast?
Seine Hauptfunktion ist Abstandhalten und Führen; Wälzkörper und Laufbahnen bilden die hauptsächlichen lasttragenden Kontakte. Ein Halter allein kann keine vollständige Lagertragfähigkeit belegen. Bewerten Sie die tatsächliche Anordnung und die Anforderungen des Bauteilkonstrukteurs.
Sind Käfig und vollständiges Lager dasselbe Produkt?
Nein. Ein Käfig ist ein einzelnes Bauteil. Geben Sie an, ob er leer oder mit Wälzkörpern geliefert wird, und nennen Sie enthaltene Teile. Lagerringe, Laufbahnen und Leistung der vollständigen Baugruppe lassen sich nicht aus einer Beschreibung des Abstandshalters ableiten.
Reicht der Kugeldurchmesser zur Spezifikation eines Halters aus?
Nein. Auch Kugelzahl und -anordnung, Taschenform, Führungsflächen, Einbauraum und Freiräume sind wichtig. Stellen Sie Zeichnung und Revision sowie die Kugelspezifikation bereit, wenn der Lieferumfang einen bestückten Satz enthält.
Kann der Käfigwerkstoff beliebig geändert werden?
Nein. Werkstoff, Konstruktion, Schmierstoff, Temperatur und chemische Exposition beeinflussen sich gegenseitig und wirken auf die Auslegung ein. Ein Änderungsvorschlag erfordert eine Bewertung von Führung, Taschensitz, Handhabung und Musterleistung. Eine allgemeine Rangfolge von Polymer und Metall kann keinen geeigneten Ersatz belegen.
Kann der Käfig ersetzt werden, während verschlissene Kugeln und Laufbahnen weiterverwendet werden?
Das erfordert eine Bewertung des vollständigen Mechanismus. Schäden oder Verschleiß an anderer Stelle können weiterhin begrenzend sein und auch den Ersatzkäfig beeinflussen. Befolgen Sie die freigegebenen Bauteilanforderungen und prüfen Sie die Anordnung, statt anzunehmen, ein neuer Käfig stelle die Lagerleistung wieder her.
Was wird für ein Angebot benötigt?
Senden Sie Baugruppenzeichnung, Kugelanordnung, Taschen- und Führungsdetails, Werkstoff, Schmierstoff und Betriebsbedingungen. Klären Sie, ob leer oder montiert geliefert wird, und geben Sie Menge, Prüfprotokolle und Musterprüfung an. Ergänzen Sie gegebenenfalls Revision und freigegebene Ersatzreferenz.
