엔지니어링 볼은 구조, 인터페이스 또는 공급 기능이 단순 솔리드 볼을 넘어서는 구형 부품입니다. 중공 쉘은 질량을 조절하고, 탭 구멍은 장착을 가능하게 하며, 코팅 코어와 솔리드 엘라스토머는 서로 다른 탄성 접촉을 제공합니다. 밸브 부품에는 정의된 인터페이스가 필요합니다. 기구 도면과 승인 결과에서 시작하십시오. 매칭 시트와 교정 기준 구형은 타당성을 확인하기 전에 명확한 공급, 검사 및 검증 범위를 추가로 정해야 합니다.
소재별 고려사항, 적용 분야 및 견적에 필요한 세부 정보를 확인하려면 개별 제품 페이지를 여십시오.
제품 옵션 7종
검색 결과에 맞는 제품이 없습니다. 소재명이나 다른 등급을 입력해 보십시오.
밀봉 표면을 지정하기 전에 폐쇄 형상을 정의하십시오.
제품 살펴보기 →

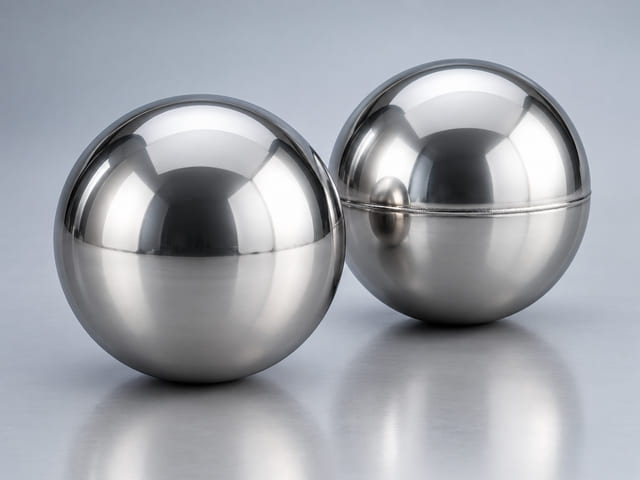

쉘 형상, 접합 세부사항 및 완성 구형 부품의 질량을 관리하십시오.
제품 살펴보기 →

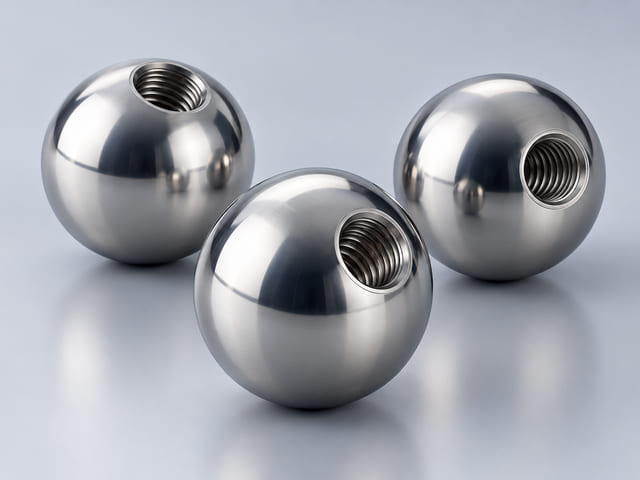

구형 표면과 장착 나사산을 하나의 도면에 포함하십시오.
제품 살펴보기 →

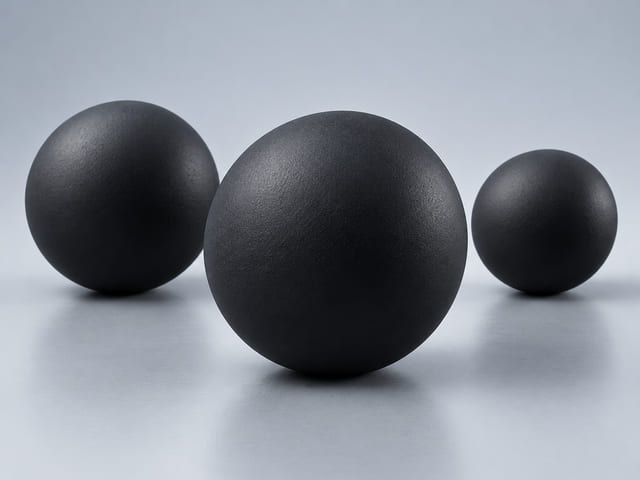

코어와 엘라스토머를 하나의 복합 부품으로 선택하십시오.
제품 살펴보기 →
탄성 접촉 및 세척 용도에 맞는 코어 없는 컴파운드를 지정하십시오.
제품 살펴보기 →
측정값, 불확도 및 문서화된 소급성에 따라 사양을 지정하는 프로젝트 기반 계측 아티팩트.
제품 살펴보기 →
접촉 인터페이스와 누설 시험 기준을 정의한 프로젝트 기반 매칭 부품.
제품 살펴보기 →외경이 같은 두 구형 부품도 기능은 완전히 다를 수 있습니다. 예를 들어 스테인리스강 중공 쉘은 기본적으로 더 가벼운 베어링 볼이 아닙니다. 또한 탭 가공된 구형 부품은 내부 장착 인터페이스로 정의됩니다. 코팅 코어 구조와 및 코어 없는 엘라스토머는 질량과 변형을 서로 다른 방식으로 분산합니다. 이 제품군은 소재와 마감을 선택하기 전에 문의 단계에서 이러한 차이를 드러냅니다. 개별 부품과 매칭된 유체 인터페이스 또는 교정된 기준 구형 교정된 기준 프로젝트도 구분하므로 제안서에 공급 품목과 승인 증빙이 무엇인지 명시할 수 있습니다.
기능에 따라 시작 제품을 선택한 다음 주변 조립품을 제공하십시오. 구형 외관 안쪽에 숨겨져 있거나 외곽선을 넘어서는 특성을 포함하십시오. 프로젝트 검토 제품군은 조달 및 검증 확인이 필요합니다. 제품명만으로 교정 완료 아티팩트, 시험 완료 밸브 전체, 압력 정격 쉘 또는 승인된 엘라스토머 배합물이 이미 존재한다고 암시해서는 안 됩니다.
| 부품 방향 | 주요 목적 | 숨겨진 사양 | 필요한 범위 |
|---|---|---|---|
| 밸브 볼 | 유체 차단 또는 회전 유량 제어. | 솔리드 체크 구형 부품과 보어가 있는 회전 부품의 구분. | 시트, 구동부 및 완성 밸브 시험 책임. |
| 스테인리스강 중공 구형 부품 | 정의된 질량, 플로트 또는 쉘 기능. | 벽 두께, 이음부, 부착부 및 건전성. | 장식용 쉘과 하중 또는 밀봉 부품의 구분. |
| 나사산 볼 | 로드, 레버 또는 지그에 장착. | 나사 표준, 피치, 깊이 및 남은 단면. | 탭 가공 구형 부품과 공급되는 볼 스터드 조립품의 구분. |
| 코팅 코어 볼 | 별도 코어가 있는 탄성 외부층. | 코어, 컴파운드, 두께 및 접착력. | 완성 복합 부품의 형상 및 승인 기준. |
| 솔리드 엘라스토머 구형 부품 | 코어 없는 탄성 접촉부. | 배합, 성형 자국 및 복원력. | 샘플 평가를 거친 컴파운드 및 압축 사용 조건. |
| 매칭 볼 및 시트 세트 | 검토된 매칭 유체 접촉 인터페이스. | 매칭 정책, 하우징 및 누설 방법. | 부품 또는 카트리지와 완성 밸브의 구분. |
| 기준 구형 | 지정값이 부여된 계측 아티팩트. | 측정 대상, 불확도, 장착 및 소급성. | 프로젝트별 교정 구성 확인. |
나사산 구형 부품의 경우 나사형 볼나사 규격, 피치, 구멍 깊이 및 해당 특성 주위에 남는 단면을 지정하십시오. 다음과 같은 중공 구형 부품은기능에 따라 벽 두께, 이음부, 부착부 및 전체 질량을 정의하십시오. 누설 건전성이나 하중이 필요한지 결정하십시오. 연마된 쉘만으로 어느 쪽도 입증되지는 않습니다. 구형 외부 표면은 외관용, 접촉면 또는 간극 범위일 수 있으므로 해당 역할에 맞게 마감과 형상을 정해야 합니다. 이러한 특성을 분리하여 지정하면 공급업체가 부착, 강도 또는 밀봉 요구사항을 추측해야 하는 맞춤 구형 부품 요청보다 견적을 유용하게 만들 수 있습니다. 검토에 의도된 상대 부품을 포함하십시오.
다음 항목은 각각 고무 코팅 구형 부품은 코어의 질량 및 강성과 유체 접촉 탄성층을 결합합니다. 반면 솔리드 엘라스토머 볼은 단면 전체가 변형됩니다. 어느 구조도 검은색이라는 외관이나 일반 경도만으로 선택할 수 없습니다. 배합물, 경도 시험 방법, 접촉 형상, 온도 및 압축 주기를 정의하십시오. 복합 부품은 코팅 두께, 연속성 및 접착 승인 기준을 포함하고, 코어 없는 구형 부품은 성형 자국 및 복원력을 포함하십시오. 고무 데이터시트의 값을 조립품에 그대로 적용하지 말고 관련 노출 조건에서 제안된 완성 부품을 시험하십시오. 유용한 비교는 완성된 볼이 기구 안에서 어떻게 움직이고, 안착하며, 복원되는가입니다. 질량과 부착 방식도 제안서에 명시하십시오.
다음 항목은 각각 매칭 세트는 지정된 접촉, 매칭 식별 정보 및 누설 조건이 필요합니다. 해당 부품 시험은 완성 밸브의 압력 유지 또는 작동 적격성 평가와 별개입니다. 반면 기준 구형 프로젝트에는 지정된 측정값, 불확도, 조건 및 검증된 교정 구성이 필요합니다. 생산 검사만으로 이러한 계측 결과가 입증되는 것은 아닙니다. 어느 서비스를 약정하기 전에 공급업체 및 시험실 책임, 보고서 범위 및 승인 기준을 명시하십시오. 이렇게 하면 역량이나 인증을 이미 갖췄다고 가정하지 않고 부품, 증빙 및 남은 시스템 수준 작업을 검토할 수 있는 구체적인 제안으로 제품명을 구체화할 수 있습니다. 샘플 승인 과정에서도 해당 범위를 일관되게 유지하십시오.
부품이 작동할 조립품에서 접촉, 환경 및 승인 조건을 검토하십시오.

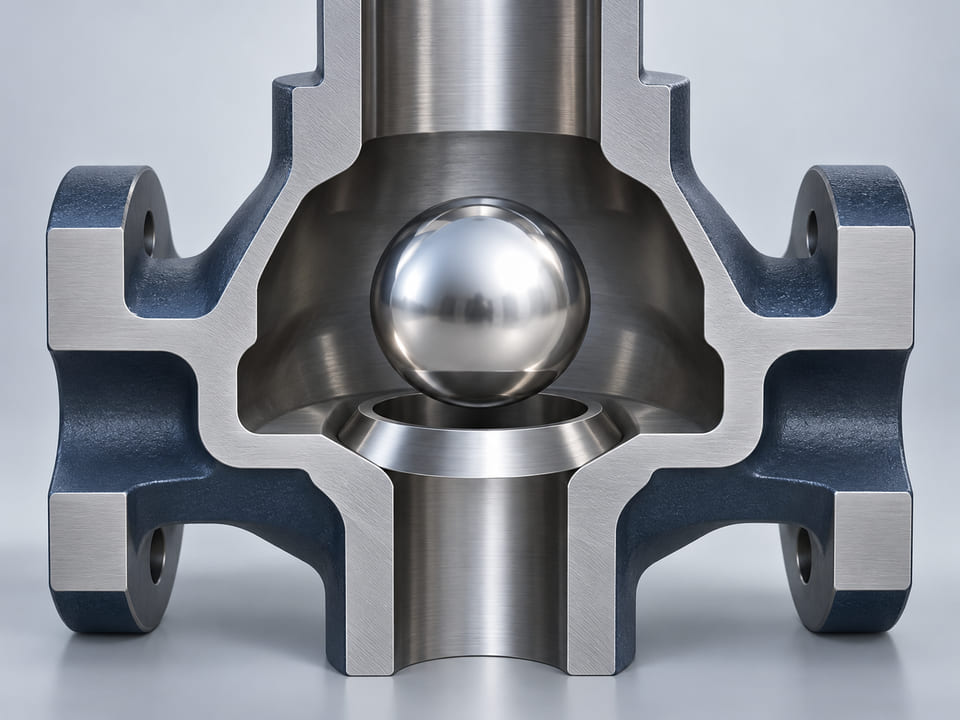

먼저 자유롭게 움직이는 체크 밸브 구형 부품과 보어가 있는 회전 밸브 부품을 구분하십시오. 시트, 유체, 압력 순서, 방향 및 폐쇄 승인 기준을 제공하십시오. 다음 대안을 비교하십시오: 엘라스토머 코팅 접촉부 또는 또는 교정된 기준 구형 매칭 세트는 그 구조가 인터페이스에 이점이 있는 경우에만 검토하십시오. 형상이 비슷한 대체품도 질량, 탄성 또는 정렬을 바꿀 수 있습니다. 노출 후 볼-시트 결과를 검증한 다음 펌프나 밸브 전체의 압력 유지, 응답 및 적격성 평가를 명시적으로 지정된 시스템 시험 범위 안에 두십시오. 합의된 인터페이스 및 시험 기록을 보존하십시오.

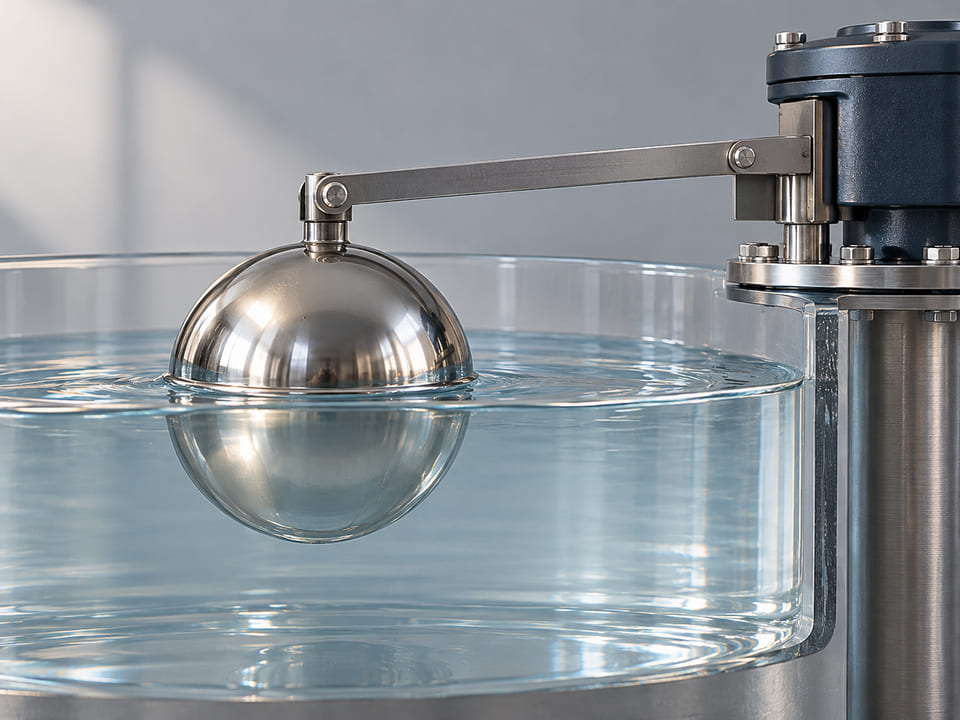

중공 쉘은 질량 또는 부력 요구사항에 대응할 수 있고, 탭 가공 구형 부품은 로드나 레버를 위한 장착 인터페이스를 제공합니다. 자유 상태 부품만이 아니라 전체 조립품을 정의하십시오. 부착물은 플로트 질량을 늘리고 쉘이나 나사산 단면에 하중을 발생시킵니다. 관련 건전성, 끼워맞춤 및 마감을 확인하십시오. 제안된 쉘이나 장착 구조가 기구 요구사항을 경제적 또는 신뢰성 있게 충족하지 못하는 경우 솔리드 또는 폴리머 구형 부품을 비교하십시오. 전체 질량 및 부착 요구사항을 유지하십시오.
탄성 구형 부품은 정의된 탄성 기구에 대해 검토할 수 있으며 배합물과 복원력을 사용 조건에 맞춰야 합니다. 반면 계측 아티팩트는 다른 경로를 따릅니다. 소재를 선택하기 전에 측정 작업, 지그, 프로빙 접근성 및 불확도를 정의하십시오. 둘 다 엔지니어링 부품이지만 승인 기준은 서로 관련이 없습니다. 튀어 오르는 시연만으로 압축 내구성이 입증되는 것은 아니며 엄격한 제조 공차만으로 지정된 교정값이 입증되지도 않습니다. 각 기능에 적절한 완성 부품 또는 교정 증빙을 사용하십시오. 샘플 승인 전에 관련 보고서의 범위를 구분하십시오.
도면에는 구형 표면뿐 아니라 부품이 기능을 수행하는 데 필요한 인터페이스도 나타나야 합니다. 작동 문제와 승인에 필요한 결과를 간단히 설명하십시오. 타당성, 샘플링 및 상업 검토가 동일한 공급품을 다루도록 견적에 포함되는 부품 및 시험을 명시하십시오.
| 입력 항목 | 포함할 내용 | 목적 |
|---|---|---|
| 조립품 내 역할 | 기구, 유체 부품, 플로트, 장착부 또는 기준 아티팩트. | 적절한 승인 경로를 정합니다. |
| 형상 | 외경, 벽, 구멍, 나사산, 보어 및 인터페이스. | 직경만 기재한 문의에는 없는 특성을 드러냅니다. |
| 소재 | 코어, 쉘, 코팅, 엘라스토머 및 상대 소재. | 구성 소재 요구사항을 명확히 유지합니다. |
| 사용 조건 | 하중, 유체, 온도, 움직임, 정지 시간 및 세척. | 구조를 실제 노출과 연결합니다. |
| 증빙 | 형상, 건전성, 접착, 누설 또는 교정 범위. | 서로 다른 검사 질문을 구분합니다. |
| 책임 | 공급 부품, 지그, 시험 담당자 및 시스템 검증. | 정의되지 않은 완성 조립품 약속을 방지합니다. |
| 샘플 및 포장 | 승인 샘플, 매칭 식별 정보 및 표면 보호. | 검토된 부품 상태를 보존합니다. |
타당성, 소재 식별, 치수, 검사 문서, 수량 및 공급 조건은 문의와 견적을 기준으로 확인합니다. 제품 삽화는 인증된 사양을 입증하지 않습니다.
핵심에 집중한 문의 준비 →부품 및 조립 도면, 소재 요구사항, 수량, 작동 조건 및 승인 결과를 보내십시오. 나사산, 보어, 벽 또는 코팅 같은 인터페이스를 표시하십시오. 견적에 포함되는 부품과 시험을 명시하십시오. 직경과 제품 사진만으로는 숨겨진 특성이나 전체 공급 책임을 정의할 수 없습니다.
아닙니다. 자유롭게 움직이는 솔리드 체크 볼과 유로 보어 및 구동 인터페이스를 가공한 회전 볼은 서로 다른 기능을 수행합니다. 소재나 마감을 비교하기 전에 밸브 유형과 도면을 확인하십시오. 구형 외경을 알고 있더라도 시트, 하우징 및 작동 시험이 필요합니다.
아닙니다. 부력은 유체 배제량과 전체 질량에 따라 달라지며 압력 및 누설 건전성에는 별도의 설계와 증빙이 필요합니다. 벽 두께, 이음부, 부착부, 유체 및 기능을 지정하십시오. 광택이 나는 장식용 쉘은 스테인리스강 중공이라는 이유만으로 검증된 플로트나 압력 정격 부품이 되지 않습니다.
반드시 그렇지는 않습니다. 탭 가공 구형 부품에는 수나사 장착 부품을 연결하지만 볼 스터드 조립품은 해당 부품을 공급 범위에 포함할 수 있습니다. 나사 표준, 피치, 체결 길이 및 공급 범위를 정의하십시오. 외부 형상이 같아 보여도 내부 인터페이스와 장착 승인 기준은 다를 수 있으므로 직경이 일치하는 것만으로는 충분하지 않습니다.
코팅 구형 부품에는 별도 코어와 접착된 탄성층이 있으며 코어 없는 구형 부품은 몸체 전체에서 탄성이 발생합니다. 질량, 변형 및 검사 요구사항이 다릅니다. 둘 다 컴파운드와 사용 조건을 지정한 다음 복합 구조에는 두께 및 접착 승인 기준을, 솔리드 엘라스토머 설계에는 성형 및 복원력 승인 기준을 추가하십시오.
아닙니다. 매칭은 유체, 차압, 온도, 시간 및 지그를 포함한 형상과 시험 기준을 정의해야 합니다. 해당 결과만으로 주변 밸브나 펌프가 자동으로 적격성을 갖추지는 않습니다. 매칭이라는 표현을 제한 없는 누설 보장으로 사용하지 말고 부품 승인과 전체 시스템 책임을 구분하십시오.
교정된 재고품이나 기존 시험실 역량을 이 페이지에서 주장하지 않습니다. 다음과 같은 기준 구형 프로젝트에는 측정 작업, 불확도 및 보고서 범위가 필요하며 공급 확정 전에 검증된 교정 구성을 마련해야 합니다. 정밀 볼이 부품일 수는 있지만 기준 아티팩트에 필요한 지정 측정 결과를 자동으로 제공하지는 않습니다.
기능에 맞춰 나사산 끼워맞춤, 벽 또는 누설 건전성, 접착, 복원력, 누설 또는 교정 증빙을 선택하십시오. 형상과 소재 식별 정보는 그대로 포함하고 다른 검사 항목으로 대체하지 마십시오. 양측이 동일한 부품과 공급품을 평가하도록 샘플링 전에 지그, 노출 조건 및 보고서를 합의하십시오.
