롤러와 볼 리테이너는 베어링 또는 운동 배열에 포함되는 서로 다른 부품입니다. 원통형 및 니들 롤러는 길쭉한 구름 접촉을 제공하고, 볼 리테이너는 지정된 볼 세트의 간격을 유지하고 안내합니다. 먼저 접촉 형상을 선택한 뒤 소재, 프로파일, 표면 및 조립 인터페이스를 정의하십시오. 낱개 롤러나 케이지는 완성 베어링이 아니며, 어느 쪽도 완성 메커니즘의 하중 용량이나 수명을 독립적으로 입증하지 않습니다.
소재별 고려사항, 적용 분야 및 견적에 필요한 세부 정보를 확인하려면 개별 제품 페이지를 여십시오.
제품 옵션 2종
검색 결과에 맞는 제품이 없습니다. 소재명이나 다른 등급을 입력해 보십시오.
구체, 가느다란 니들 롤러 및 케이지가 하나의 부품 문의에 함께 포함될 수 있지만 각각 다른 설계 문제를 해결합니다. 구름 요소는 레이스와 접촉하는 인터페이스를 통해 접촉 하중을 전달하고, 케이지는 간격과 안내를 관리합니다. 배열 전체는 레이스웨이 상태, 정렬, 윤활 및 고정 방식에도 좌우됩니다. 소재나 가격을 비교하기 전에 이 범주를 사용해 실제 요청 품목을 구분하십시오. 같은 장비 프로그램에 속하더라도 낱개 롤러, 빈 분리기 및 조립 케이지에는 서로 다른 도면과 승인 기록이 필요합니다.
승인된 조립 도면부터 확인하십시오. 요청이 길쭉한 구름 요소, 볼 분리기 또는 볼이 유지된 완성 세트 중 무엇과 관련되는지 식별하십시오. 그런 다음 개별 부품의 명시적 요구 사항을 정하십시오. 아래 표는 단독 부품에 베어링 수준의 정밀도, 간극, 하중 또는 수명 값을 임의로 부여하지 않고 관련 설계 경로를 비교합니다.
| 설계 질문 | 부품 선택지 | 주요 구분 사항 | 필요한 입력 정보 |
|---|---|---|---|
| 소형 반경 방향 배열 | 니들 롤러 | 비교적 가느다란 길쭉한 요소. | 직경, 길이, 레이스웨이 및 안내. |
| 원통형 구름 접촉 | 원통형 롤러 | 직경뿐 아니라 프로파일과 끝단도 중요합니다. | 세로 형상, 끝단 형상 및 하중 경로. |
| 대안적인 구체 접촉 | 강구 | 접촉 및 레이스웨이 배열이 다릅니다. | 승인된 재설계 및 기능 전반의 기준. |
| 볼 간격과 안내 | 볼 리테이너 | 주 구름 접촉과 구별되는 분리기 기능. | 볼 배열, 포켓 및 가이드 표면. |
| 빈 상태 또는 조립 상태 납품 | 리테이너 납품 범위 | 빈 케이지와 볼이 유지된 세트는 서로 다른 품목입니다. | 포함되는 요소, 도면 개정 및 조립 기준. |
| 메커니즘 내부의 소재 변경 | 지정 롤러 소재 또는 지정 케이지 소재 | 구름 요소와 케이지의 요구 사항은 다릅니다. | 상태, 윤활제, 온도 및 승인 범위. |

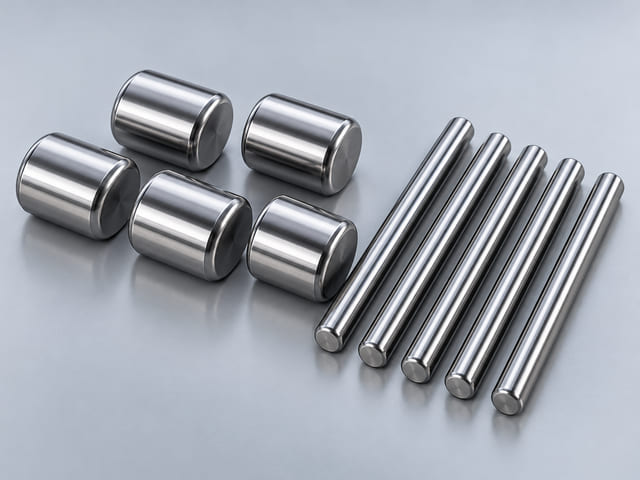

원통 롤러 및 니들 롤러 구체에는 없는 길이 관련 요구 사항이 발생합니다. 승인된 프로파일, 끝단 형상 및 안내 방식은 접촉이 분산되는 방식과 배열 내 요소의 움직임을 좌우합니다. 비교적 가느다란 니들 롤러는 특정 설계 경로이며 모든 원통형 롤러를 가리키는 다른 이름이 아닙니다. 직경과 길이만이 아니라 전체 도면을 제공하십시오. 모서리 접촉이나 스큐를 조립체 설계자가 평가할 수 있도록 상대 레이스 상태와 정렬 가정도 포함하십시오. 한 베어링 배열에 제안된 프로파일을 안내, 하중 경로 및 승인 기준을 확인하지 않고 다른 메커니즘에 복사해서는 안 됩니다.
베어링 정밀도 및 간극 지정은 적용 기준에 따라 조립된 제품에 관한 것입니다. 이러한 등급을 반복해서 언급하는 문의라도 개별 롤러 요구 사항에는 형상, 표면, 소재 상태 및 필요한 실측 크기별 분류가 포함되어야 합니다. 베어링 지정이 요청 부품과 어떻게 관련되는지 설명하고 모든 공차가 자동으로 정해진다고 가정하지 마십시오. 교체 시 원래 부품 기록을 확인하고 주변 레이스웨이를 검사하십시오. 새 낱개 요소만으로 마모된 베어링 상태가 자동 복원되지는 않습니다. 지정된 경우 부품 입고 검사와 배열 전체의 기능 승인을 구분하여 각 검사가 명확한 질문에 답하도록 하십시오.

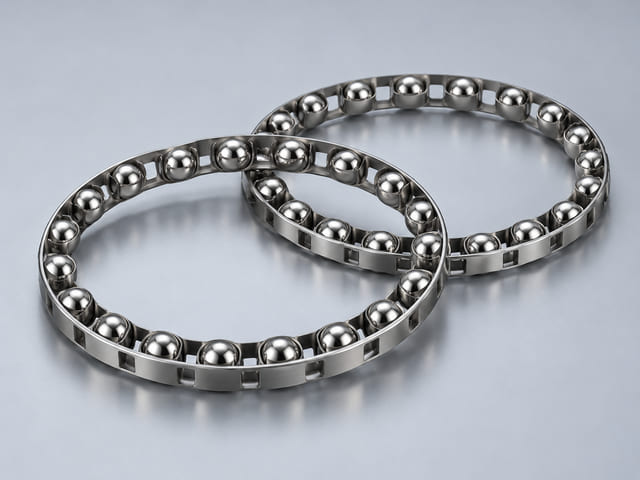

볼 리테이너는 구름 요소의 간격을 유지하고 안내합니다. 소재는 포켓 접촉, 가이드 거동, 윤활제, 온도 및 취급 조건을 기준으로 평가합니다. 볼 소재는 다른 구름 접촉 기능을 담당합니다. 금속 케이지를 폴리머 설계로 바꾸거나 볼 세트를 변경하면 외형이 비슷해도 적합성과 맞춤이 달라질 수 있습니다. 케이지가 구름 요소 또는 승인된 다른 표면 중 무엇의 안내를 받는지 명시하고 볼 포함 여부도 분명히 하십시오. 제안된 구조를 메커니즘 전체에서 검증하고, 케이지 안내 기능과 분리기 자체가 베어링의 하중 등급을 제공한다는 근거 없는 주장을 구분하십시오.
부품이 작동할 조립품에서 접촉, 환경 및 승인 조건을 검토하십시오.
소형 베어링 설계에서는 승인된 구조에 따라 니들 롤러를 사용해 비교적 가느다란 구름 요소를 적용할 수 있습니다. 샤프트 또는 레이스 표면, 안내 및 윤활제는 그 구조의 일부입니다. 다른 비율과 프로파일의 원통형 롤러는 다른 배열에 속합니다. 구름 요소 공급처를 검토하기 전에 부품 도면과 상대 레이스 상태를 식별하십시오. 대신 구형 접촉을 제안한다면 설계자는 공칭 직경이 맞는다는 이유로 직접 대체를 승인하지 말고 다른 레이스웨이와 접촉 배열을 평가해야 합니다.
맞춤형 안내 메커니즘에서는 도면 지정 원통형 요소를 사용해 의도된 움직임을 구현할 수 있습니다. 이동 거리, 정렬, 고정, 오염 및 실제 하중 경로를 설명하십시오. 끝단과 프로파일 요구 사항은 무관한 베어링 부품을 흉내 내는 것이 아니라 해당 설계를 뒷받침해야 합니다. 공간에 맞는 롤러도 안내나 국부 접촉이 부적합할 수 있습니다. 형상, 소재 또는 공급처 변경을 제안할 때는 기능적 움직임 시험과 관련 부품 검사를 통해 대안을 비교하고 문서화된 승인 도면 개정을 유지하십시오.
볼 분리기는 경부하 하드웨어 또는 기타 승인된 볼 배열을 포함한 지정 운동 조립체에서 간격을 유지하는 데 도움이 될 수 있습니다. 구름 접촉을 지지하는 트랙이나 레이스를 대체하지는 않습니다. 볼 배열, 포켓, 가이드 및 설치 공간을 제시하고 납품 품목이 빈 부품인지 볼이 유지된 세트인지 지정하십시오. 기존 메커니즘에서는 케이지를 교체한 뒤에도 볼이나 레이스의 마모가 제한 요인으로 남을 수 있습니다. 교체를 승인하기 전에 부품 책임자가 조립체 전체와 승인 기준을 검토해야 합니다.
명확한 부품 문의에는 도면과 함께 해당 부품의 기능을 좌우하는 주변 조건이 포함됩니다. 부품 자체의 치수 및 소재 승인 기준과 완성 베어링 또는 메커니즘 시험을 구분하십시오. 낱개 요소 견적을 구름 요소 조립 세트 견적과 비교하는 일이 없도록 납품 범위를 초기에 분명히 하십시오.
| 문의 항목 | 제공할 정보 | 검토 목적 |
|---|---|---|
| 부품 식별 | 낱개 롤러, 빈 케이지 또는 조립 세트; 도면 개정. | 실제 납품 범위를 확정합니다. |
| 롤러 형상 | 직경, 길이, 프로파일, 끝단 및 모서리 요구 사항. | 길쭉한 접촉과 안내를 정의합니다. |
| 리테이너 형상 | 볼 배열, 포켓, 가이드 표면 및 설치 공간. | 분리기 맞춤과 움직임을 관리합니다. |
| 소재 상태 | 정확한 합금 또는 케이지 소재와 필요한 상태. | 기계적 요구 사항과 적합성 요구 사항을 명확히 유지합니다. |
| 표면 및 크기 분류 | 필요한 마감, 결함 및 실측 크기별 분류. | 일관된 부품 접촉을 지원합니다. |
| 작동 인터페이스 | 레이스웨이, 정렬, 하중 경로, 윤활제 및 환경. | 부품 검토를 메커니즘과 연결합니다. |
| 승인 및 주문 기준 | 샘플 계획, 수량, 기록 및 포장. | 검사와 부품 승인을 일치시킵니다. |
타당성, 소재 식별, 치수, 검사 문서, 수량 및 공급 조건은 문의와 견적을 기준으로 확인합니다. 제품 삽화는 인증된 사양을 입증하지 않습니다.
핵심에 집중한 문의 준비 →니들 롤러는 비교적 가느다란 비율을 가지며, 더 넓은 원통형 범주에는 다른 설계와 프로파일도 포함됩니다. 정확한 부품 도면과 적용 기준을 사용하십시오. 직경과 길이만으로 안내 또는 접촉 요구 사항 전체를 정의할 수 없으며 같은 범주명이라도 끝단 형상이나 프로파일이 다른 부품은 서로 바꿔 쓸 수 없습니다.
직접적인 낱개 요소 대체품으로 볼 수 없습니다. 구체와 원통형 요소는 접촉 및 레이스웨이 배열이 다르며 안내와 정렬 고려 사항도 다릅니다. 재설계에는 부품 소유자의 승인과 기능 전반의 평가가 필요합니다. 공칭 치수 하나가 같다고 해서 맞춤, 하중 분산 또는 작동 거동이 동등한 것은 아닙니다.
완전히 지정할 수는 없습니다. 완성 베어링 등급은 적용 규격에 따른 조립체 수준의 요구 사항입니다. 낱개 롤러에도 형상, 프로파일, 끝단, 표면, 소재 상태 및 크기 분류 기준이 필요합니다. 등급으로 부품 승인을 대신한다고 보지 말고 부품 도면을 제공하고 베어링 지정이 어떻게 적용되는지 설명하십시오.
이 리테이너에는 독립적인 하중 용량이 지정되지 않습니다. 주된 역할은 분리와 안내이며 구름 요소와 레이스웨이가 주요 접촉 하중 경로를 형성합니다. 완성 베어링 또는 메커니즘이 하중 용량을 결정합니다. 분리기를 하중 등급이 부여된 베어링으로 취급하지 말고 해당 조립체 내에서 케이지 형상과 소재를 평가하십시오.
아닙니다. 빈 분리기와 볼이 유지된 세트는 포함 부품과 승인 기준이 다릅니다. 포함 품목을 모두 식별하고 해당하는 경우 볼 소재와 형상을 별도로 지정하십시오. 견적 비교 또는 샘플 승인 전에 도면 개정, 포켓 및 가이드 요구 사항을 납품 범위와 연결하십시오.
아닙니다. 두 소재는 서로 다른 역할을 하며 윤활제, 온도, 표면 및 승인 형상과 각각 상호작용합니다. 새 케이지 소재는 안내를 바꿀 수 있고 새 구름 요소는 접촉 거동을 바꿀 수 있습니다. 변경안을 각각 정의한 다음 메커니즘 전체의 승인 절차를 통해 결합된 영향을 평가하십시오.
다른 곳의 마모, 손상 또는 부적합한 안내 상태가 부품 교체 후에도 제한 요인으로 남을 수 있습니다. 원래 승인 부품을 기록하고 메커니즘 소유자와 주변 배열을 평가하십시오. 새 요소만으로 성능 복원이 입증되지는 않습니다. 부품 검사와 배열 전체의 기능 승인은 서로 연결하되 구분하십시오.
개정 정보가 포함된 부품 및 관련 조립 도면, 소재와 상태, 형상 및 표면 기준을 보내십시오. 해당하는 경우 롤러 크기 분류 또는 케이지 납품 범위도 추가하십시오. 레이스웨이, 안내, 정렬, 윤활제 및 환경을 설명한 다음 수량과 샘플 승인 기준을 제시하십시오. 이를 통해 요청 부품과 충족해야 할 인터페이스를 함께 정의할 수 있습니다.
