정밀 강구는 강종 계열, 소재 상태 및 형상 승인 기준을 바탕으로 선택하는 구형 부품입니다. 구름, 시트, 위치 결정 또는 접합 중 어떤 용도인지부터 확인하십시오. 그런 다음 접촉 하중과 환경에 따라 탄소강, 베어링강, 마르텐사이트계, 오스테나이트계 또는 듀플렉스강을 선택하십시오. 직경만으로는 충분하지 않습니다. 열처리, 형상, 표면 및 검사를 통해 조립체에 필요한 완성 볼을 정의해야 합니다.
소재별 고려사항, 적용 분야 및 견적에 필요한 세부 정보를 확인하려면 개별 제품 페이지를 여십시오.
11개 제품 옵션
검색 결과에 맞는 제품이 없습니다. 소재명이나 다른 등급을 입력해 보십시오.
경제적인 구름 접촉 및 기계 부품용 표면 경화 저탄소강 구체.
제품 살펴보기 →
내마모성 기계 및 구름 접촉 설계용 고탄소강 구체.
제품 살펴보기 →
용접, 스테이킹 및 저하중 부품 설계용 성형 가능한 강철 구형 부품.
제품 살펴보기 →
제어된 구름 접촉 및 내마모성이 중요한 정밀 기구용 베어링강 구형 부품.
제품 살펴보기 →
선별된 디텐트, 메커니즘 및 온화한 환경의 접촉부에 사용하는 경화 가능 스테인리스 구체.
제품 살펴보기 →
내마모성이 중요한 시트 및 기계 접촉부용 경화 스테인리스 구체.
제품 살펴보기 →
마모 제어 및 구름 접촉용 고탄소 마르텐사이트계 스테인리스 구체.
제품 살펴보기 →
유체 제어 및 내식성을 고려한 기계 설계용 오스테나이트계 스테인리스강 구형 부품.
제품 살펴보기 →
지정된 유체 및 내식성 중심 접촉 용도의 몰리브덴 함유 오스테나이트계 구형 부품.
제품 살펴보기 →
지정된 하드웨어 및 일반 기계 환경용 오스테나이트계 스테인리스 구체.
제품 살펴보기 →
지정된 공정 및 내식 요구 사항에 대해 프로젝트별 검토를 거치는 페라이트-오스테나이트계 구체.
제품 살펴보기 →직경이 같은 은색 구체 두 개도 메커니즘에서 다르게 작동할 수 있습니다. 하나는 더 무른 코어 위에 경화층이 있을 수 있고, 다른 하나는 관통 경화되었거나 주로 내식성을 고려해 선택되었을 수 있습니다. 더 정밀한 형상 등급으로 잘못된 소재 상태를 보완할 수 없으며, 내식성 중심의 강재가 경질 구름 요소를 자동으로 대체하지도 않습니다. 아래 옵션을 사용해 계열을 좁힌 다음 개별 제품에서 구체적인 요구 사항을 확인하십시오. 유용한 문의는 도면을 실제 접촉 쌍, 작동 환경 및 측정 가능한 승인 기준과 연결합니다.
설계의 실제 제한 요소가 되는 특성을 선택하십시오. 접합용 구체와 구름 요소의 사양은 다르며, 습윤 밸브와 윤활 베어링의 우선순위도 다릅니다. 다음 옵션은 선택 경로로 보시고, 최종 선택은 정확한 등급, 상태 및 부품 요구 사항에 따라야 합니다.
| 선택 우선순위 | 소재 경로 | 검토 사유 | 선택 전 확인 사항 |
|---|---|---|---|

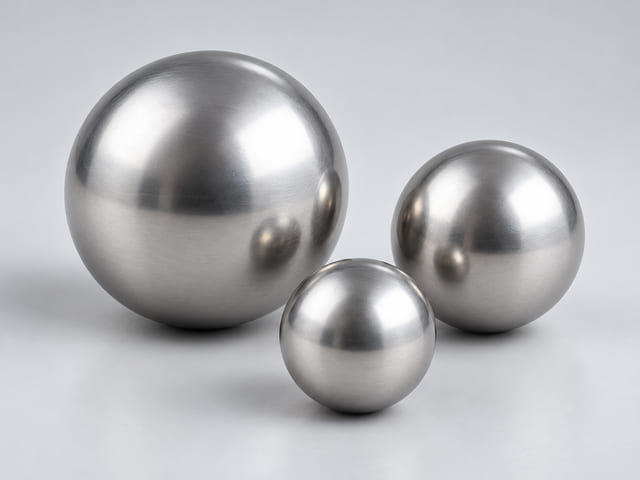

| 경제적인 경화 표면층 | 1010/1015 표면 경화 볼 | 코어 거동이 다른 내마모 표면. | 정확한 등급, 표면층 승인 기준 및 접촉 용도. |
| 접합 또는 의도적인 성형 | 연질 미경화 강구 | 경화 구름 표면이 아닌 명시적으로 성형 가능한 상태. | 접합 공정, 입고 상태 및 최종 형상. |
| 경화 탄소강 접촉부 | AISI 1085 볼 | 관통 경화 고탄소강 선택지. | 열처리, 내마모 요구 사항 및 녹 방지. |

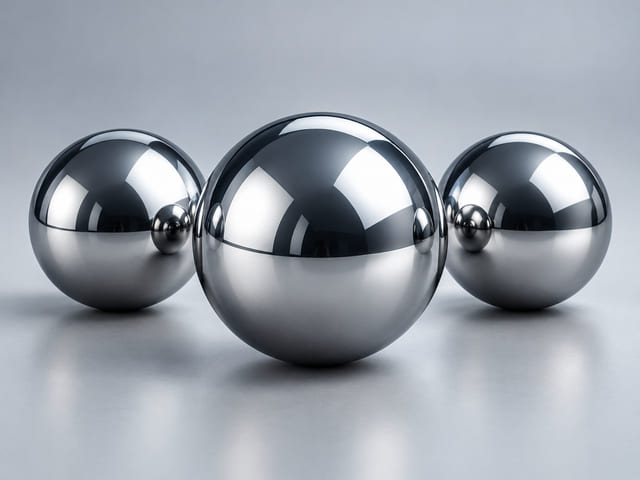

| 베어링 용도 구름 | AISI 52100 크롬강 | 관리된 구름 접촉을 위한 베어링강 소재 시스템. | 레이스웨이, 윤활제, 등급 및 크기 분류. |
| 경화 가능한 스테인리스 접촉부 | 420A/420B 또는 420C 볼 | 마르텐사이트계 등급과 열처리 균형이 서로 다릅니다. | 소재 기준, 경도 승인 기준 및 매체. |
| 고강도 경화 스테인리스 접촉부 | 440C 스테인리스 볼 | 내마모 용도를 위한 고탄소 마르텐사이트계 선택지. | 완성 상태, 표면 및 노출 한계. |
| 일반 오스테나이트계 선택 | 201 또는 302/304/304L 볼 | 적절한 환경 요구 사항에 따른 별개의 합금 선택지. | 정확한 등급, 화학 조성 및 필요한 소재 상태. |

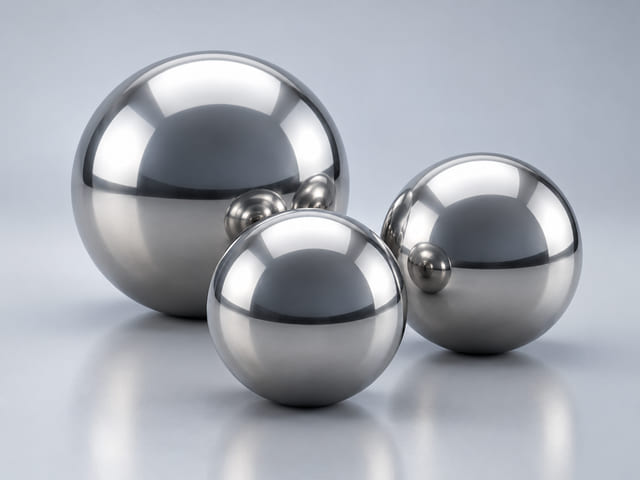

| 몰리브덴 함유 오스테나이트계 옵션 | 316/316L 볼 | 내식성을 고려한 또 다른 소재 평가. | 유체, 세척제, 온도 및 시트 작동 거동. |
| 프로젝트별 듀플렉스 평가 | 듀플렉스 스테인리스 볼 | 특정 프로젝트를 위한 정의된 페라이트-오스테나이트계 등급. | 등급, 금속학적 승인 및 마감 가능성. |
경도는 소재 상태 요구 사항을 나타내고 형상 볼 등급은 해당 기준에 따른 형상 및 치수 특성을 다룹니다. 어느 쪽도 다른 쪽을 자동으로 지정하지 않습니다. 먼저 조립체에서 예압, 맞춤, 원활한 움직임 또는 정의된 시트 중 어떤 이유로 정밀도가 중요한지 확인하십시오. 그런 다음 실측 크기 분류, 구형도 또는 표면 결함 검사 중 무엇을 중점적으로 관리할지 결정하십시오. 베어링강 볼 순환 메커니즘에 사용되는 볼은 공칭 직경이 같은 위치 결정용 구체와도 관리 기준이 다를 수 있습니다. 설계에 경화층이 필요하다면 승인 기준을 별도로 정의하십시오. 열처리, 상대 접촉면 상태 또는 오염 문제를 해결하지 않은 채 더 정밀한 등급만 요구하면 실제 고장 원인은 그대로 둔 채 비용만 늘어날 수 있습니다.
매체, 농도, 온도 및 노출 시간을 명시한 다음 세척과 정체 기간도 포함하십시오. 밸브에서는 개방된 소재 시험편과 달리 국부 접촉과 액체 갇힘이 발생할 수 있습니다. 비교 검토 시 304 계열 및 316 계열 볼 은 모든 습윤 용도를 승인하는 합금 번호라고 가정하지 말고, 동일한 노출 조건을 기준으로 비교하십시오. 경화 가능한 마르텐사이트계 스테인리스는 마모 문제를 해결할 수 있지만 다른 내식성 절충을 초래할 수 있습니다. 반대로 오스테나이트계 소재로 바꾸면 압흔과 시트 마모가 달라질 수 있습니다. 주변의 모든 습윤 소재와 부품 기능 시험도 포함하십시오. 필요한 경우 표면 준비와 부동태 처리는 정의된 표면 상태를 지원하지만 부적합한 모재 등급을 모든 조건에 보편적으로 적합하게 만들 수는 없습니다.
국가별 및 상업용 등급명은 유용한 기준이 될 수 있지만 구매 요구 사항에는 정확한 규격과 허용 대체 규칙이 필요합니다. 예를 들어 1010/1015 또는 302/304/304L 기재된 모든 등급이 서로 바꿔 쓸 수 있는 것은 아닙니다. 도면에서 요구하는 화학 조성과 소재 상태, 그리고 공급된 등급을 식별할 증빙이 무엇인지 확인하십시오. 듀플렉스 프로젝트에서는 금속학적 승인도 합금명과 함께 중요할 수 있습니다., 합금명뿐 아니라 금속학적 승인 기준도 중요할 수 있습니다. 원소재 성적서는 완성 볼의 형상 및 조립체 검증과 구분하여 관리하십시오. 동일한 제품명 아래 소재가 조용히 변경되지 않도록 승인된 대체품을 도면 개정과 함께 기록하고 관련 증빙을 명확히 문서화하십시오.
부품이 작동할 조립품에서 접촉, 환경 및 승인 조건을 검토하십시오.
반복되는 구름 접촉에서는 볼, 레이스웨이, 윤활제 및 오염 환경을 하나의 선택 문제로 함께 다뤄야 합니다. 52100 베어링강 은 보호된 베어링 용도를 평가할 선택 경로이며, 440C 는 환경에 따라 검토가 필요한 경화 가능 스테인리스 대안을 제공합니다. 승인된 크기 분류와 주변 메커니즘의 상태를 정의하십시오. 볼 세트 교체만으로 손상된 트랙을 복구할 수는 없습니다. 절연, 질량 또는 기타 특수 제약이 설계를 좌우한다면 직경만 바꿔 끼우는 대신 베어링을 다른 소재 시스템으로 전면 재설계해야 할 수 있습니다.
체크 요소는 유체와 호환되고 지정된 조건에서 닫히는 시트와 함께 사용되어야 합니다. 316/316L 및 302/304/304L 은 오스테나이트계 선택지를 제공하며, 420C 는 호환되는 사용 환경에서 경화 접촉부도 필요한 경우 검토할 수 있습니다. 산업 분야명만이 아니라 모든 프로젝트에서 입자, 세척 및 누설 승인 기준을 제시하십시오. 치수를 정밀하게 측정한 볼도 부적합한 시트나 오염된 조립체에서는 기능하지 못할 수 있습니다. 화학적 적합성 또는 접촉 거동상 금속 구체만으로 부족하다면 폴리머나 세라믹 옵션과 비교하십시오.
하드웨어에는 구름, 스프링식 위치 결정 또는 의도된 접합 공정이 포함될 수 있습니다. 표면 경화 저탄소강 볼 및 1085 볼 은 각각 별개의 내마모 선택 경로이며, 미경화 강철 구체 는 성형이나 용접이 필요한 경우 별도로 검토해야 합니다. 상대 접촉면, 하중 및 허용 가능한 외관 자국을 포함하십시오. 표면 보호는 보관과 조립 모두에 적합해야 합니다. 접합 및 검사 순서를 문서화하십시오. 습윤 부품이거나 외관이 중요한 부품이라면 외관만을 근거로 삼지 말고 실제 환경상 스테인리스강 선택이 타당한지 평가하십시오.
유용한 견적은 모든 공급처가 동일한 완성 부품을 기준으로 설명하도록 합니다. 소재 식별, 형상 및 기능 승인 기준을 각각 구분한 뒤 서로 어떻게 연결되는지 제시하십시오. 요구 사항이 미정이라면 카탈로그의 가정값이나 포괄적인 최고 등급 요청으로 공백을 메우지 말고 엔지니어링 질문을 명확히 하십시오.
| 문의 항목 | 제공할 정보 | 검토에 미치는 영향 |
|---|---|---|
| 소재 식별 | 등급, 적용 규격 및 승인 대체품. | 화학 조성과 대체를 관리합니다. |
| 소재 상태 | 필요한 열처리와 관련 승인 방법. | 연질, 표면 경화 및 관통 경화 부품을 구분합니다. |
| 크기 및 형상 | 직경, 단위, 도면 개정 및 형상 기준. | 단독 구체를 맞춤 및 움직임과 연결합니다. |
| 표면 | 마감, 결함, 잔류물 및 필요한 처리 요구 사항. | 직경과 별개로 접촉 및 청정도에 영향을 줍니다. |
| 접촉쌍 | 시트 또는 레이스 소재, 하중 사이클 및 윤활제. | 기계적 선택 문제를 정의합니다. |
| 환경 | 유체, 세척제, 농도, 온도 및 노출 조건. | 내식성 검토를 구체화합니다. |
| 상업적 승인 | 샘플 및 양산 수량, 포장 및 필요한 기록. | 평가 및 반복 주문 증빙을 일치시킵니다. |
타당성, 소재 식별, 치수, 검사 문서, 수량 및 공급 조건은 문의와 견적을 기준으로 확인합니다. 제품 삽화는 인증된 사양을 입증하지 않습니다.
핵심에 집중한 문의 준비 →접촉 기능과 환경부터 확인하고, 형상을 확정하기 전에 소재와 상태를 결정하십시오. 볼 등급으로 부적합한 합금이나 열처리를 보완할 수는 없습니다. 설계에 필요한 소재 경로가 정해지면 실제 맞춤과 운동을 뒷받침하도록 직경, 구형도, 크기 분류 및 표면 승인 기준을 선택하십시오.
아닙니다. AISI 52100 크롬강 볼에서 크롬은 베어링강의 합금 원소를 가리킵니다. 장식용 코팅이나 스테인리스 내식성을 뜻하지 않습니다. 코팅이 필요하다면 별도로 지정하고 코팅되지 않았거나 완성된 표면이 접할 습기, 윤활제 및 보관 조건을 포함하십시오.
표면 경화 볼은 표면층이 경화되고 코어 상태는 다르며, 관통 경화는 단면 전체의 경화 상태를 뜻합니다. 두 방식은 서로 다른 접촉 및 가공 요구를 충족합니다. 비슷한 표면 경도를 완전한 동등성으로 취급하지 말고 해당 열처리 승인 기준을 정의하며 하중, 충격 및 후속 성형 공정을 검토하십시오.
부품 설계자가 변경 사항 전체를 검토한 경우에만 가능합니다. 316L 은 오스테나이트계 선택지인 반면, 440C 는 경화 가능한 마르텐사이트계 선택지입니다. 두 소재의 접촉 거동은 다릅니다. 내식성 개선이라는 목적이 타당하더라도 직경이 같다고 해서 압흔 저항, 내마모성 또는 조립체 수명이 동등해지는 것은 아닙니다.
아닙니다. 소재 기록은 해당 범위 내에서 소재 식별 또는 상태를 다룹니다. 형상, 결함, 청정도 및 조립 기능에는 각각 별도의 승인 기준이 필요합니다. 어떤 증빙이 원소재에 해당하고 어떤 증빙이 완성 로트에 해당하는지 명시하십시오. 성적서 제목이나 광택 사진만으로 부품 요구 사항 전체를 입증할 수 없습니다.
아닙니다. 서로 다른 오스테나이트계 등급 선택입니다. 관련 규격에서 L 표기는 저탄소 등급을 가리키며 볼 정밀도나 청정도가 더 높다는 뜻은 아닙니다. 도면에 지정된 정확한 등급을 사용하고 허용 대체품을 명시하십시오. 화학적 노출, 후속 공정 및 필요한 문서에 따라 그 차이가 중요할 수 있습니다.
일부 조립체는 공칭 표기만이 아니라 볼 세트의 실제 치수와 편차에 따라 작동합니다. 분류 요구 사항은 승인된 메커니즘 설계에 따라 정해야 합니다. 예압 또는 맞춤 목표를 설명하고, 특히 순환식 또는 정밀 구름 배열의 요소를 교체하는 경우 승인 기준을 명시하십시오.
도면 또는 단위가 명시된 공칭 직경, 정확한 소재와 상태, 샘플 및 양산 수량, 접촉 기능 및 환경을 제공하십시오. 승인에 영향을 주는 형상, 표면 및 문서 요구 사항도 추가하십시오. 소재 선택이 미정이라면 비교 검토의 구체적인 엔지니어링 목표가 되도록 제한 요인을 설명하십시오.
